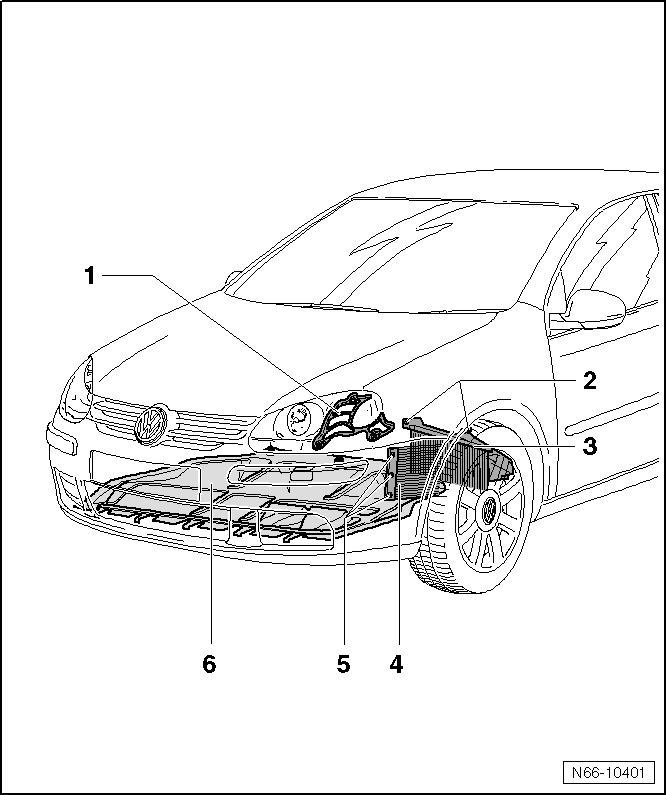

Dispositif antirongeurs : vue d'ensemble du montage

  Nota
Les éléments 2 à 5 sont également montés côté passager avant.
L'accès est rendu impossible pour les rongeurs.

1 -  Élément de protection antirongeurs
Différentes versions selon la motorisation
2 -  Vis
2 unités
2 Nm
5 x 20
3 -  Protection antirongeurs supérieure
Matériau PP (polypropylène) en forme de brosse
4 -  Protection antirongeurs à l'avant
Matériau PP (polypropylène) en forme de brosse
Avec 3 clips-écrous
5 -  Vis
3 unités
2 Nm
5 x 16
6 -  Carénage d'insonorisation
Matériau PP (polypropylène)
Déposer et reposer → Chapitre
Dépose
  Nota
Par souci de clarté, la jambe de force n'est pas représentée sur la figure.

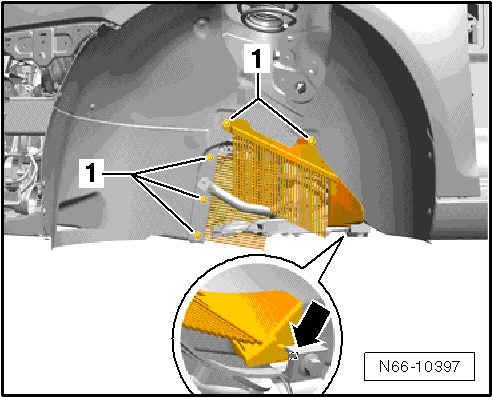

-  Dévisser les vis -1-.
-  Retirer les composants du véhicule.

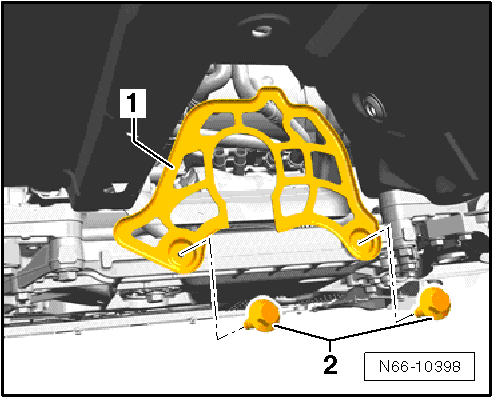

-  Dévisser les vis -2- de l'élément de protection -1-.
  Nota
Les éléments de protection peuvent être différents selon la variante de moteur.


Repose

-  Mettre en place la protection antirongeurs à l'avant en faisant attention au guidage -flèche-

-  Visser les vis -1- (2 Nm).

-  Visser les vis -2- de l'élément de protection -1- (25 Nm).
