Revue Technique Automobile Volkswagen Golf 5: Coquille de passage de roue avant : dépose et repose
 Nota
| Sont décrites uniquement la dépose et la repose de la
coquille de passage de roue gauche. La dépose et la repose de la
coquille de passage de roue droite s'effectuent de façon
analogue. |
|
|
|
Dépose

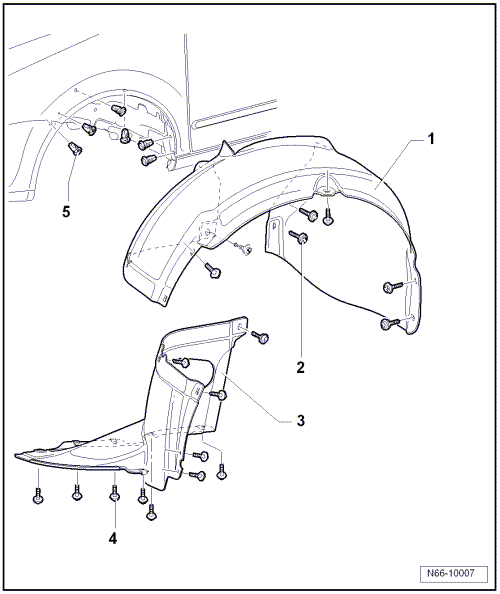

| Partie arrière de la coquille de passage de roue |
| - |
Dévisser la roue
→ Trains roulants; Groupe de rép.44. |
| - |
Dévisser les vis -2- (au nombre de 7).
|
| - |
Retirer la partie arrière de la coquille de passage de roue
-1-. |
| Partie avant de la coquille de passage de roue |
| - |
Dévisser les vis -4- (au nombre de 11). |
| - |
Retirer la partie avant de la coquille de passage de roue
-3-. |
Repose
Pour la repose, procéder de façon analogue dans l'ordre inverse de la dépose.
Nota
La figure représente le côté gauche. La procédure s'effectue de
façon analogue du côté droit.
Suivant la version du modèle, il faut tenir compte ...
Nota
La figure représente le côté gauche. La procédure s'effectue de
façon analogue du côté droit.
1 -
Coquille de passage de roue
...
