Revue Technique Automobile Volkswagen Golf 5: Console centrale, modèle de base : dépose et repose (Golf 2004 ►)

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Equipement int. / Rangements, caches et écrans / Console centrale, modèle de base : dépose et repose (Golf 2004 ►)

Dépose

Couper le contact d'allumage.
Véhicules à boîte automatique
Détacher le soufflet de levier de vitesses du cache → Groupe de rép.37
Véhicules avec boîte mécanique et boîte à double embrayage
Détacher le soufflet de levier de vitesses du cache → Groupe de rép.34
Tous les véhicules
Déposer le revêtement de frein à main → Groupe de rép.46.

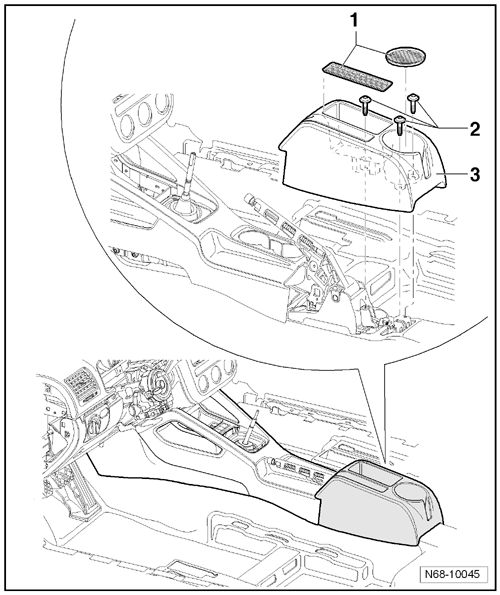

Extraire les deux tapis de fond de rangement -1- de la rallonge -3-.
Dévisser les trois vis -2- (1,5 Nm).
Dégager la rallonge de ses logements.
Tirer la rallonge en avant en la faisant passer par l'ouverture du levier de frein à main.


Détacher de la console centrale l'insonorisant de commande des vitesses -1-.
Dévisser les deux vis -2- (1,5 Nm).
Extraire le rangement -3- de la console centrale et débrancher les câbles en fonction des équipements du véhicule.
  Nota
Il se peut qu'une unité de cendrier soit posée en lieu et place du rangement -3- ; la dépose s'effectue de façon identique.


À l'aide d'un petit tournevis, déclipser le couvercle -1- du revêtement.
Dévisser la vis -2- (1,5 Nm).
Retirer le revêtement gauche de zone de plancher -3- de ses logements.
  Nota
La dépose du revêtement droit de zone de plancher s'effectue de façon identique.
Déclipser des deux côtés de la console centrale, au niveau des crantages, les écrans -4- à l'aide de la cale de démontage -3409-.





Dévisser respectivement les deux vis -1- et -2- (1,5 Nm).
Dévisser respectivement les deux vis -3- et -4- (1,5 Nm).
Dévisser la vis -5- (1,5 Nm).
  Nota
Lors de la repose, les vis doivent être serrées dans l'ordre -1-, -2-, -3-, -4- et -5-.
Sortir la console centrale du véhicule.

Dépose

Dépose

Couper le contact d'allumage.
Véhicules à boîte automatique
Détacher le soufflet de levier de vitesses du cache → Groupe de rép.37
Véhicules avec boîte mécanique et boîte à double embrayage
Détacher le soufflet de levier de vitesses du cache → Groupe de rép.34
Tous les véhicules
Déposer le revêtement de frein à main → Groupe de rép.46.

Extraire les deux tapis de fond de rangement -1- de la rallonge -3-.
Dévisser les trois vis -2- (1,5 Nm).
Dégager la rallonge de ses logements.
Tirer la rallonge en avant en la faisant passer par l'ouverture du levier de frein à main.


Détacher de la console centrale l'insonorisant de commande des vitesses -1-.
Dévisser les deux vis -2- (1,5 Nm).
Extraire le rangement -3- de la console centrale et débrancher les câbles en fonction des équipements du véhicule.
  Nota
Il se peut qu'une unité de cendrier soit posée en lieu et place du rangement -3- ; la dépose s'effectue de façon identique.





À l'aide d'un petit tournevis, déclipser le couvercle -1- du revêtement.
Dévisser la vis -2- (1,5 Nm).
Retirer le revêtement gauche de zone de plancher -3- de ses logements.
  Nota
La dépose du revêtement droit de zone de plancher s'effectue de façon identique.
Déclipser des deux côtés de la console centrale, au niveau des crantages, les écrans -4- à l'aide de la cale de démontage -3409-.





Dévisser respectivement les deux vis -1- et -2- (1,5 Nm).
Dévisser respectivement les deux vis -3- et -4- (1,5 Nm).
Dévisser la vis -5- (1,5 Nm).
  Nota
Lors de la repose, les vis doivent être serrées dans l'ordre -1-, -2-, -3-, -4- et -5-.
Sortir la console centrale du véhicule.

Repose

Repose

La repose s'effectue dans l'ordre inverse de la dépose.
