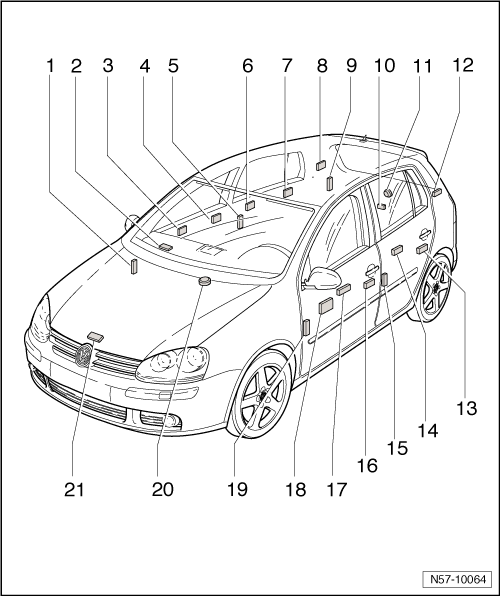

Revue Technique Automobile Volkswagen Golf 5: Composants du verrouillage centralisé : vue d'ensemble des emplacements de montage

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Porte AV, verrouillage central / Verrouillage centralisé / Composants du verrouillage centralisé : vue d'ensemble des emplacements de montage

1 -  Station de couplage
Emplacement de montage : montant A, côté droit
Pour débrancher le connecteur, détacher le soufflet sur le montant → Chapitre.
2 -  Calculateur central de système confort - J393-
Emplacement de montage : sous le tableau de bord, côté passager avant, derrière la boîte à gants
Déposer → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.68.
3 -  Calculateur de porte, côté passager avant -J387-
Intégré au moteur de lève-glace.
Déposer → Chapitre
4 -  Serrure de porte
La serrure de porte est fixée sur la porte.
Le verrouillage centralisé électrique est intégré à la serrure de porte.
Déposer → Chapitre
5 -  Station de couplage
Emplacement de montage : montant B, côté droit
Pour débrancher le connecteur, désolidariser le soufflet situé sur le montant → Chapitre.
6 -  Calculateur de porte arrière droite -J389-
Intégré au moteur de lève-glace.
Déposer → Chapitre
7 -  Serrure de porte
La serrure de porte est fixée sur la porte.
Le verrouillage centralisé électrique est intégré à la serrure de porte.
Déposer → Chapitre
8 -  Station de couplage de hayon côté droit
Emplacement de montage : derrière le revêtement de montant C.
Dépose et repose → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70.
9 -  Moteur de verrouillage de la trappe à carburant -V155-
Emplacement de montage : derrière le revêtement droit du compartiment de charge
Déposer → Chapitre
10 -  Serrure de hayon
Emplacement de montage : vissée sur le hayon
Déposer → Chapitre
11 -  Élément de déverrouillage avec touche
Emplacement de montage : vissé dans le hayon
Déposer → Chapitre
12 -  Station de couplage de hayon côté gauche
Emplacement de montage : derrière le revêtement de montant C.
Dépose et repose → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70.
13 -  Serrure de porte arrière gauche
La serrure de porte est fixée sur la porte.
Le verrouillage centralisé électrique est intégré à la serrure de porte.
Déposer → Chapitre
14 -  Calculateur de porte arrière gauche -J388-
Intégré au moteur de lève-glace.
Déposer → Chapitre
15 -  Station de couplage
Emplacement de montage : montant B, côté gauche
Pour débrancher le connecteur, désolidariser le soufflet situé sur le montant → Chapitre.
16 -  Serrure de porte avant gauche
La serrure de porte est fixée sur la porte.
Le verrouillage centralisé électrique est intégré à la serrure de porte.
Déposer → Chapitre
17 -  Commande centrale de lève-glaces
Emplacement de montage : dans le revêtement de porte
Déposer et reposer la commande centrale de lève-glaces → Ã‰quipement électrique; Groupe de rép.96
18 -  Calculateur de porte, côté conducteur -J386-
Intégré au moteur de lève-glace.
Déposer → Chapitre et → Chapitre
19 -  Station de couplage
Emplacement de montage : montant A, côté gauche
Pour débrancher le connecteur, désolidariser le soufflet situé sur le montant → Chapitre.
20 -  Avertisseur sonore d'alarme
Emplacement de montage : sous l'aile droite
Déposer → Ã‰quipement électrique; Groupe de rép.96
21 -  Contacteur de capot-moteur -F266-
Contacteur d'alarme antivol
Emplacement de montage : sur la serrure de hayon
Déposer → Ã‰quipement électrique; Groupe de rép.96
Verrouillage centralisé
...

Clés à radiocommande : adaptation
L'adaptation des clés à radiocommande s'effectue à l'aide du système de diagnostic embarqué, de métrologie et d'information -VAS 5051 A-. ...
