Revue Technique Automobile Volkswagen Golf 5: Commande de clignotants : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs ext. / Commodo / Commande de clignotants : dépose et repose

Prudence !   Prudence !
La dépose et la repose des différents composants du commodo doivent toujours être effectuées dans l'ordre prescrit → Chapitre.
  Nota
La " commande des clignotants " se compose de la commande des clignotants -E2- proprement dite, de la commande d'inverseur-code à main et d'avertisseur optique -E4- et, en fonction de l'équipement (régulateur de vitesse), de la commande de régulateur de vitesse GRA -E45-.
Pour des raisons de clarté, le commodo déposé est représenté sur la figure avec la commande de régulateur de vitesse GRA -E45-.
Dépose :

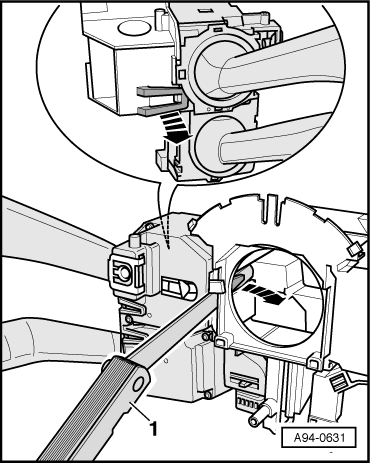

-  Déverrouiller les agrafes de retenue -flèches- à l'aide d'une jauge d'épaisseur de 1,0 mm -1- et retirer la " commande des clignotants " vers l'arrière du véhicule.
Repose :
La repose s'effectue dans l'ordre inverse de la dépose en tenant toutefois compte de ce qui suit :
  Nota
La " commande des clignotants " doit s'encliqueter de façon audible.
