Revue Technique Automobile Volkswagen Golf 5: Calculateur de système multimédia : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Communication / Calculateur de système multimédia / Calculateur de système multimédia : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et auxiliaires nécessaires

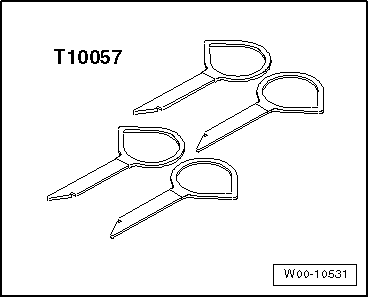

Élément d'extraction d'autoradio - T10057_


Dépose :

Le calculateur de système multimédia est monté dans la console centrale.

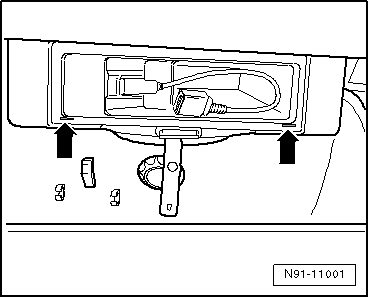

-  Introduire l'élément d'extraction d'autoradio -T10057- dans les évidements prévus à cet effet -flèches- jusqu'à ce qu'il s'encliquette.

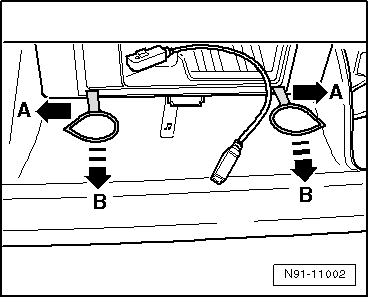

-  Comprimer les outils en direction -A-, puis extraire le calculateur en direction -B-.

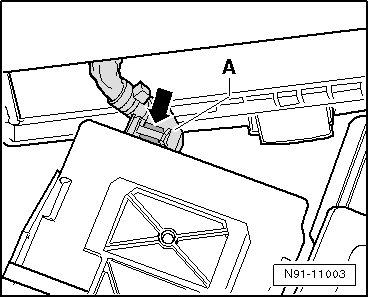

-  Déverrouiller le connecteur -flèche-, puis débrancher le connecteur -A- sur le calculateur.


Repose :

La repose s'effectue de manière similaire, dans l'ordre inverse de la dépose.

" Calculateur de système multimédia " : vue d'ensemble
1 -  Système de haut-parleurs de l'autoradio ou du système intégré d'autoradio et de navigation 2 -  Autoradio ou système intégré d'autor ...

Raccord pour sources audio externes
...
