 Nota
|
| Dépose |
| - | Déposer les feux arrière → Équipement électrique; Groupe de rép.94 |

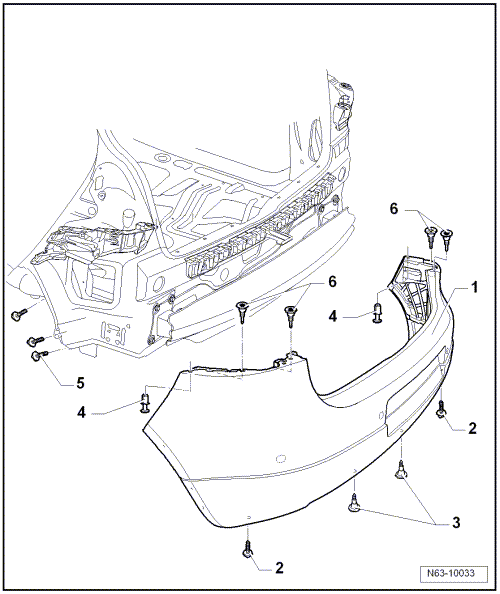

| - | Dévisser les vis -5- dans la zone de la coquille de passage de roue côtés gauche et droit. |
| - | Retirer le rivet d'écartement -4- à gauche et à droite dans la zone de la coquille de passage de roue en faisant levier avec un tournevis. |
| - | Dévisser les vis -2- et -3- par le bas. |
| - | Dévisser les vis -6- par le haut. |
| La dépose ne peut être poursuivie qu'avec l'assistance d'un second opérateur. |
| - | En se faisant aider par un second opérateur retirer parallèlement le bouclier -1- hors des profilés de guidage. |
| - | Débrancher les connecteurs des composant électriques existants : feu de plaque de police → Équipement électrique; Groupe de rép.94 et, si le véhicule en est occupé, → Équipement électrique; Groupe de rép.94. |
|
|
Bouclier de pare-chocs : vue d'ensemble du montage
Pare-chocs arrière : pièces rapportéesDemi-arbre de roue : désassemblage et réassemblage
Outillage spécial, contrôleurs, appareils de
mesure et matériel nécessaires
Plaque d'appui -VW 401-
Plaque d'appui -VW 402-
Poinçon -VW 408 A-
Poinçon -VW 411-
Tube -VW 416 B-
...
Range-lunettes dans le ciel prémoulé : dépose et repose
Dépose
Nota
Par souci de clarté, le range-lunettes est représenté déposé.
Pour la dépose du range-lunettes, quatre languettes d'arrêt
doivent être déverrouillées en même temps.
...
Vue d'ensemble du montage
1 -
Jauge d'huile
Le niveau d'huile ne doit pas dépasser le repère maxi.
Repères → fig.
2 -
Joint d'étanchéité
Remplacer
Uniquement lettres-repères moteur BAG, BLP ...
