Revue Technique Automobile Volkswagen Golf 5: Boîtier de rétroviseur : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Equipement ext. / Rétroviseurs / Boîtier de rétroviseur : dépose et repose

  Nota
Sont décrites uniquement la dépose et la repose du boîtier de rétroviseur gauche. La dépose et la repose du boîtier de rétroviseur droit s'effectuent de façon analogue.


Dépose

-  Déposer le miroir du rétroviseur → Chapitre.

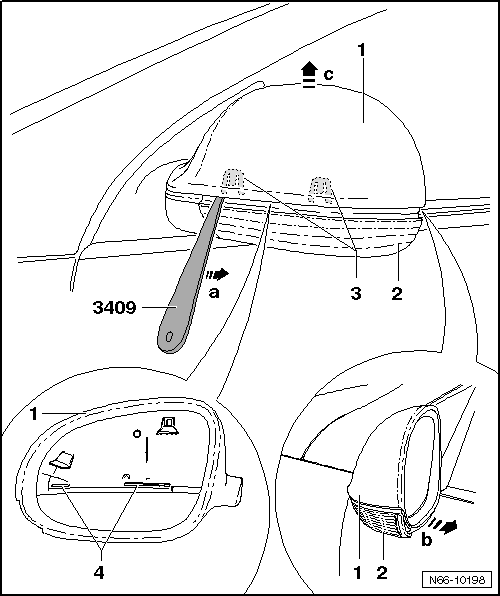

-  Introduire la cale -3409- entre le boîtier de rétroviseur -1- et le clignotant latéral -2-.
-  Faire glisser la cale de démontage -3409- dans le sens de la -flèche a- jusqu'à la face extérieure du rétroviseur.
-  Cela a pour effet de déverrouiller les crans du boîtier de rétroviseur -4- des crochets d'arrêt -3-.
-  Dégager légèrement l'avant du boîtier de rétroviseur -1- du support de base du rétroviseur dans le sens de la -flèche b-.
-  Retirer par le haut le boîtier de rétroviseur -1- du support de base du rétroviseur dans le sens de la -flèche c-.
Repose

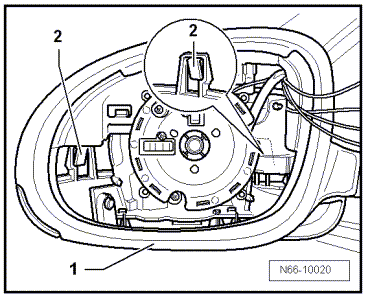

-  Mettre le boîtier du rétroviseur -1- en place sur le support de base et enfoncer le boîtier vers le bas jusqu'à ce que les crochets d'arrêt -2- s'encliquettent de façon audible.
-  Reposer le miroir du rétroviseur → Chapitre.
Effectuer ensuite un contrôle du fonctionnement.
