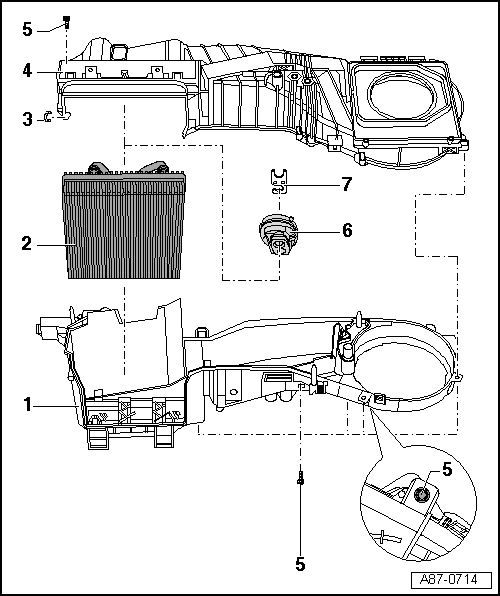

Revue Technique Automobile Volkswagen Golf 5: Boîtier d'évaporateur : vue d'ensemble du montage

Revue Technique Automobile Volkswagen Golf 5 / Chauffage, climatiseur / Climatiseur / Climatiseur à régulation automatique " Climatronic " / Boîtier d'évaporateur : vue d'ensemble du montage

Déposer l'appareil de chauffage et de climatisation  → Chapitre.
-  Débrancher le boîtier répartiteur d'air/boîtier d'évaporateur de l'appareil de chauffage et de climatisation → Chapitre.


1 -  Boîtier d'évaporateur : moitié inférieure
Désassembler et réassembler → Chapitre
2 -  Évaporateur
Contrôler l'isolation, doit être complète
Déposer et reposer → Chapitre
3 -  Agrafe
4 -  Boîtier d'évaporateur : moitié supérieure
Désassembler et réassembler → Chapitre
5 -  Vis
6 -  Joint d'étanchéité/ isolation
Isolation thermique du détendeur thermostatique
Déposer et reposer → Chapitre
7 -  Support
Déposer et reposer → Chapitre
