Revue Technique Automobile Volkswagen Golf 5: Autoradio " RCD 300 " : vue d'ensemble

Revue Technique Automobile Volkswagen Golf 5 / Communication / Autoradio " RCD 300 " / Autoradio " RCD 300 " : vue d'ensemble

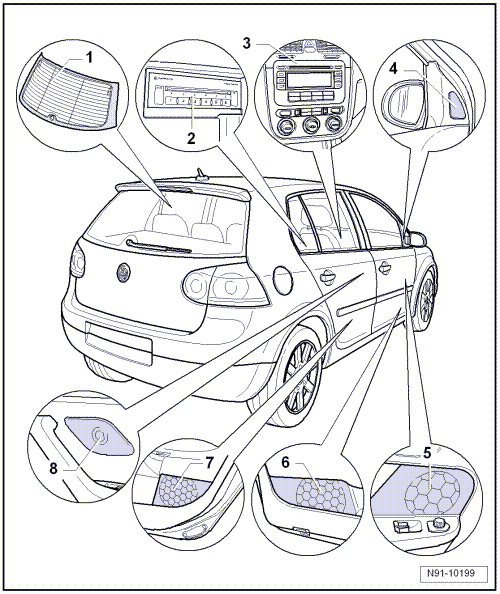

1 -  Antenne de réception radio
Dans la glace arrière
Plus d'informations au chapitre Systèmes d'antennes → Chapitre.
2 -  Changeur de CD -R41-
Changeur de 6 CD
Sous l'accoudoir central relevable.
Plus d'informations au chapitre Changeur de CD → Chapitre.
3 -  Autoradio -R-
Déposer et reposer, Golf, → Chapitre
4 -  Haut-parleur d'aigus avant droit -R22- et haut-parleur d'aigus avant gauche -R20-
Dans le triangle de rétroviseur des portes avant gauche et droite
Plus d'informations au chapitre Systèmes de haut-parleurs → Chapitre.
5 -  Haut-parleur de médiums avant droit -R104- et haut-parleur de médiums avant gauche -R103-
Dans les revêtements de portes avant gauche et droite
Plus d'informations au chapitre Systèmes de haut-parleurs, → Chapitre.
6 -  Haut-parleur de graves avant droit -R23- et haut-parleur de graves avant gauche -R21-
Dans les revêtements de portes avant gauche et droite
Plus d'informations au chapitre Systèmes de haut-parleurs, → Chapitre.
7 -  Haut-parleur de graves arrière droit -R17- et haut-parleur de graves arrière gauche -R15-
Dans les revêtements de portes arrière gauche et droite
Plus d'informations au chapitre Systèmes de haut-parleurs, → Chapitre.
8 -  Haut-parleur d'aigus arrière droit -R16- et haut-parleur d'aigus arrière gauche -R14-
Dans les revêtements de portes arrière gauche et droite
Plus d'informations au chapitre Systèmes de haut-parleurs, → Chapitre.
Description générale
L'installation autoradio " RCD 300 " se compose de l'autoradio et des haut-parleurs dans les portes. L'autoradio possède une puissance de sortie de ...

Connecteurs de l'autoradio " RCD 300 " : vue d'ensemble
1 -  Connecteur multibroche 1, 8 raccords, sorties de haut-parleurs Bornage → Chapitre 2 -  Connecteur multibroche 2, 8 ...
