Revue Technique Automobile Volkswagen Golf 5: Appareil de remplissage pour bombes aérosol (sprays) -VAS 6425

Revue Technique Automobile Volkswagen Golf 5 / Peinture : informations générales / Équipement d'atelier / Outils / Appareil de remplissage pour bombes aérosol (sprays) -VAS 6425

Désignation :

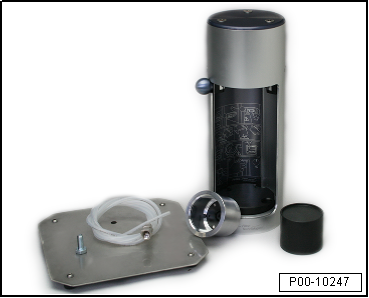

Appareil de remplissage pour bombes aérosol (sprays) -VAS 6425-
Description du produit
L'appareil de remplissage pour bombes aérosol (sprays) est pneumatique et sert au remplissage sans nettoyage de sprays de peinture avec des bases et des peintures de finition. L'appareil est approprié pour remplir les sprays Fill Clean à 1 composant LLS MAX 100-, qui peuvent être commandés à l'aide d' → ETKA (Catalogue électronique de pièces.
Taille
Diamètre : 132 mm
Hauteur : 366 mm
Hauteur porte : 123 mm
Vérin de remplissage : diamètre 135 mm, hauteur 65 mm, volume de remplissage max. 100 ml
Dimensions de la plaque de blocage : 250 x 250 x 2 mm
Caractéristiques techniques
Principe de remplissage pneumatique
Pression de remplissage : 8-10 bars/100-130 psi
Point de rupture : env. 60 bars/env. 870 psi
Température d'utilisation : +5 C à +50 C
Poids brut : 4,23 kg
Poids net : 4,00 kg
Éléments de la livraison :
Appareil de remplissage pour sprays, y compris vérin métallique
Flexible d'air comprimé, y compris raccord
Vis de fixation avec rondelle entretoise
Plaque inférieure
Adaptateur pour sprays de 250 ml
