Revue Technique Automobile Volkswagen Golf 5: Unité de capteurs ESP -G419- : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Systèmes de freinage / ABC, ADR, ASR, EDS, ESP / Pièces du dispositif ESP : dépose et repose / Unité de capteurs ESP -G419- : dépose et repose

Le capteur d'accélération transversale -G200-, le capteur de lacet -G202- et le capteur d'accélération longitudinale -G251- sont réunis dans un boîtier situé sous le siège avant droit.
Après le remplacement de l'unité de capteurs ESP -G419-, il faut effectuer un réglage de base du capteur d'accélération transversale -G200-.
ATTENTION !   ATTENTION !
De fortes vibrations (dues par ex. à une chute ou à un coup) peuvent détruire l'unité de capteurs ESP -G419-. L'unité de capteurs ESP -G419- ne doit plus être utilisée ensuite.
Dépose
Déposer le siège avant droit avec l'armature de siège → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.72.
Déposer l'enjoliveur de seuil de porte → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.68.
Soulever la moquette et la placer de côté.

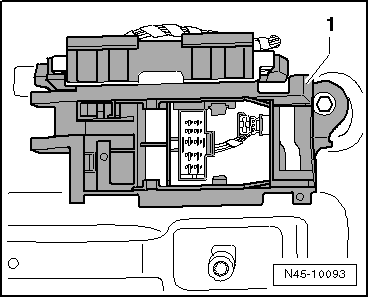

Déposer la station de couplage -1-.
Soulever le revêtement de plancher.

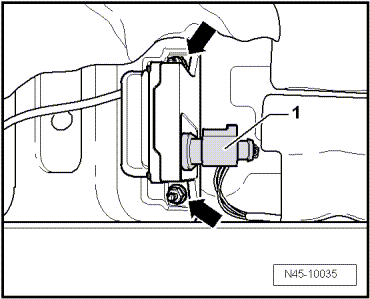

Débrancher la fiche -1- de l'unité de capteurs ESP -G419-.
Dévisser les deux écrous de fixation -flèches-.
Retirer l'unité de capteurs ESP -G419-.
Repose
La repose s'effectue dans l'ordre inverse de la dépose.
Lors de la repose de l'unité de capteurs ESP -G419-, veiller à assurer une bonne fixation, sans tension, sur son support.
  Nota
Il ne faut en aucun cas forcer la mise en place de l'unité de capteurs ESP -G419- au moyen des écrous de fixation.
Serrer les écrous de fixation à 9 Nm.
Effectuer le réglage de base du capteur d'accélération transversale -G200-.
Brancher le -VAS 5051- et sélectionner la fonction → Chapitre.
