Revue Technique Automobile Volkswagen Golf 5: Connecteurs de l'autoradio " RCD 300 " : vue d'ensemble

Revue Technique Automobile Volkswagen Golf 5 / Communication / Autoradio " RCD 300 " / Connecteurs de l'autoradio " RCD 300 " : vue d'ensemble

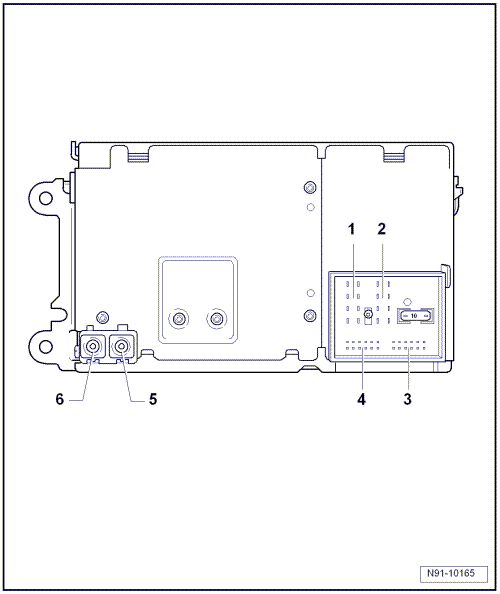

1 -  Connecteur multibroche 1, 8 raccords, sorties de haut-parleurs
Bornage → Chapitre
2 -  Connecteur multibroche 2, 8 raccords, alimentation en tension, bus CAN, mise en veille silencieuse du téléphone
Bornage → Chapitre
3 -  Connecteur multibroche 3, 12 raccords, entrée de signal téléphonique
Bornage → Chapitre
4 -  Connecteur multibroche 4, 12 raccords, commande du changeur de CD et signaux d'entrée du lecteur de CD audio
Bornage → Chapitre
5 -  Connecteur 5, raccord d'antenne
Couleur de fiche : beige
Raccord reliant le câble d'antenne à l'antenne de glace arrière.
6 -  Connecteur 6, raccord d'antenne
Couleur de fiche : transparent
Raccord reliant le câble d'antenne à l'antenne de glace arrière.

Connecteur multibroche 1, 8 raccords, sorties de haut-parleurs

1 -  Haut-parleur arrière droit, positif
2 -  Haut-parleur avant droit, positif
3 -  Haut-parleur avant gauche, positif
4 -  Haut-parleur arrière gauche, positif
5 -  Haut-parleur arrière droit, négatif
6 -  Haut-parleur avant droit, négatif
7 -  Haut-parleur avant gauche, négatif
8 -  Haut-parleur arrière gauche, négatif


Connecteur multibroche 2, 8 raccords, alimentation en tension, bus CAN, mise en veille silencieuse du téléphone

9 -  CAN High
10 -  CAN Low
11 -  Mise en veille silencieuse du téléphone
12 -  Raccord négatif, borne 31
13 -  Libre
14 -  Libre
15 -  Raccord positif, borne 30
16 -  Signal de commande du codage antivol, SAFE


Connecteur multibroche 3, 12 raccords, entrée de signal téléphonique

1-5 -  Libre
6 -  Entrée de signal téléphonique BF, négatif
7-11 -  Libre
12 -  Entrée de signal téléphonique BF, positif


Connecteur multibroche 4, 12 raccords, commande du changeur de CD et signaux d'entrée du lecteur de CD audio

1 -  Sortie droite de signal de casque, positif
2 -  Changeur de CD, canaux droit et gauche, négatif
3 -  Sortie de signal de casque, masse audio
4 -  Changeur de CD, alimentation en tension, positif
5 -  Sortie gauche de signal de casque, positif
6 -  Changeur de CD, bus DATA OUT
7 -  Libre
8 -  Changeur de CD, canal gauche, positif
9 -  Changeur de CD, canal droit, positif
10 -  Changeur de CD, signal de commande
11 -  Changeur de CD, bus DATA IN
12 -  Changeur de CD, bus CLOCK
