Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique - Informations générales / Câblages / Câblages et connecteurs : réparation / Câble à fibres optiques : confection

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

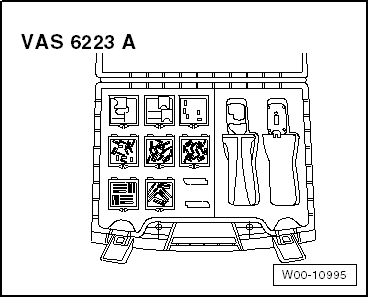

Kit de réparation de câbles à fibres optiques -VAS 6223A-

Pince coupante -VAS 6228-

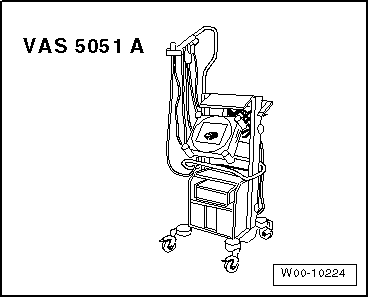

Lecteur de diagnostic
Prudence !   Prudence !
Ne pas plier les câbles à fibres optiques de manière excessive. Le rayon de courbure ne doit pas être inférieur à 25 mm.
Ne pas disposer les câbles à fibres optiques sur des arêtes vives.
Ne pas salir les extrémités des câbles à fibres optiques, ni les toucher à main nue.
Ne pas chauffer les câbles à fibres optiques.
Le vrillage de deux ou d'un seul câble à fibres optiques avec un conducteur en cuivre n'est pas autorisé.
Protéger la fiche et le câble de raccordement de la poussière. Utiliser les capuchons de protection de la valise d'outils.

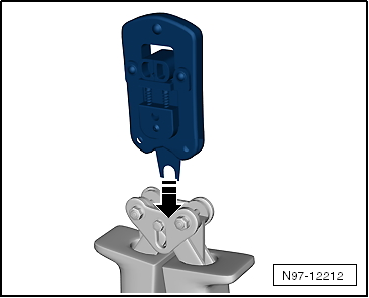

Monter la tête d'outil de la pince pour câbles à fibres optiques -VAS 6223/1-.

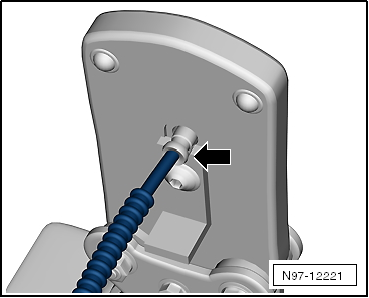

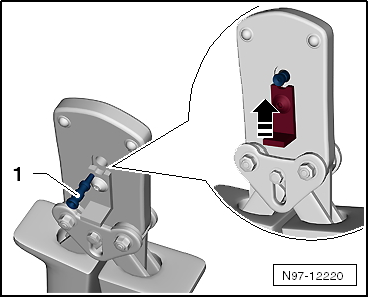

-  Extraire les goupilles de sûreté -flèches-.

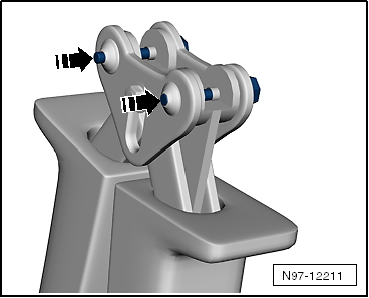

-  Mettre en place la tête d'outil -flèches- et repousser les goupilles de sécurité.

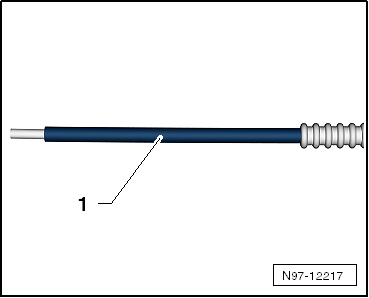

Couper à longueur le câble à fibres optiques.
-  Déterminer la longueur requise du câble à fibres optiques.
-  Ouvrir la pince pour câbles à fibres optiques et placer le câble à fibres optiques -1- dans le logement de mise à longueur.
-  Pour couper à longueur le câble à fibres optiques d'une longueur, fermer la pince pour câbles à fibres optiques.

Dénudage
-  Ouvrir la pince pour câbles à fibres optiques -VAS 6223/1-.
-  Amener le levier de dénudage dans la position inférieure -flèche-.

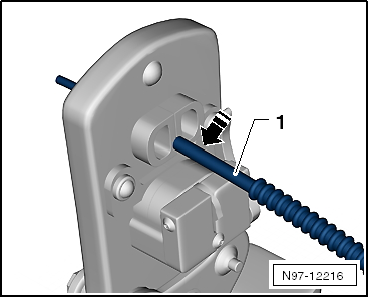

-  Introduire le câble à fibres optiques dans le logement de dénudage.
Le câble à fibres optiques doit arriver à ras du dos de la pince coupante.

-  Fermer la pince pour câbles à fibres optiques jusqu'en butée fixe et la maintenir fermée.
-  Faire basculer le levier de dénudage vers le haut -flèche- et retirer le câble à fibres optiques.
-

Procéder à une découpe précise (établir une partie avant optique).
-  Glisser le câble à fibres optiques -1- dans le logement de coupe.
L'isolant doit se trouver en butée sur le dispositif de coupe.

-  Fermer la pince pour câbles à fibres optiques -VAS 6223/1- et retirer le câble.
-  Au moyen d'un contrôle visuel du câble -1-, vérifier s'il a été coupé correctement et qu'aucune bavure ne se trouve sur la partie avant.
  Nota
Déposer le câble à fibres optiques uniquement sur une surface/support propre ou la tenir en main.
Si la partie avant du câble à fibres optiques risque d'être encrassé, utiliser des capuchons de protection.

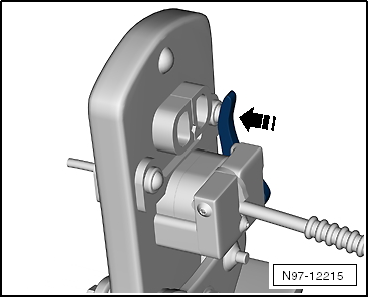

Poser le contact à broches en laiton sur le câble à fibre optique.

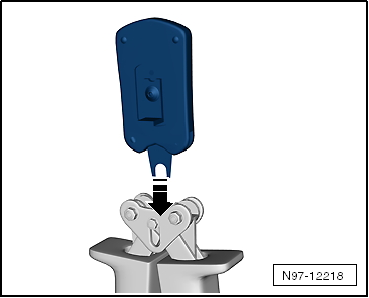

-  Remplacer la tête de l'outil -flèche-.

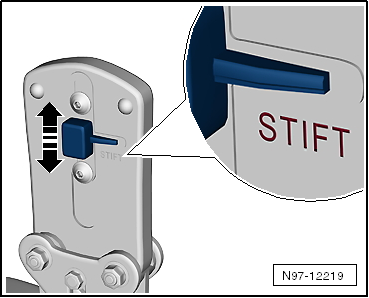

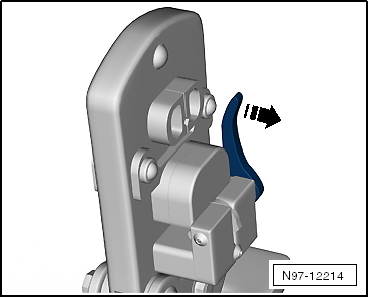

-  Déplacer la sécurité sur la pince pour câbles à fibres optiques-flèche- de telle sorte que le mot " Broche " soit visible.

-  Mettre en place le contact à broches en laiton -1- dans le logement.
-  Fermer le levier de sûreté de la pince pour câbles à fibres optiques-flèche-.

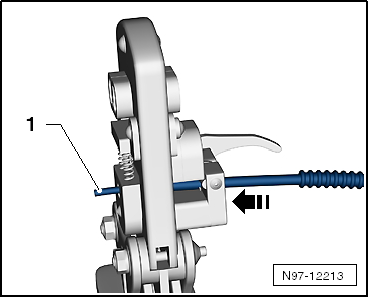

-  Pousser le câble à fibres optiques dans le contact à broches en laiton -flèche- jusqu'en butée à ressort et fermer la pince pour câbles à fibres optiques.
-  Ouvrir la pince pour câble à fibres optiques et retirer le câble à fibres optiques avec le contact à broches en laiton.
Prudence !   Prudence !
Ne pas plier ni tordre les fibres optiques (rayon de courbure min. 25 mm)

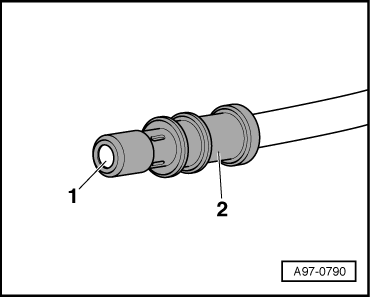

-  Contrôler la bonne fixation du contact à broches en laiton -2- sur le câble à fibres optiques -1-.
Quatre points de sertissage doivent être visibles sur la broche de raccordement en laiton.
Il ne doit pas être possible de retirer à la main le contact à broches en laiton du câble à fibres optiques.
La partie avant du câble à fibres optiques se trouve 0,01 à  0,1 mm derrière le contact à broches en laiton (contrôle visuel).
  Nota
Des accouplements enfichables sont disponibles pour le raccordement des câbles à fibres optiques → Catalogue électronique des pièces de rechange.
Repose du nouveau câble à fibres optiques dans la fiche de câblage → Chapitre.

Monter le tuyau annelé sur le câble à fibres optiques.
-  Couper le tuyau annelé à la longueur appropriée.

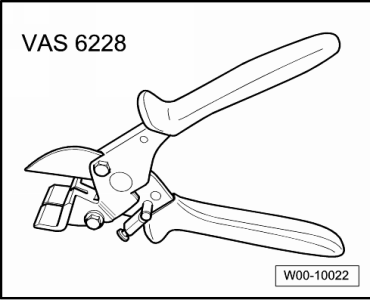

Utiliser la pince coupante -VAS 6228- ou un couteau tranchant pour procéder à la découpe.
Ne couper en aucun cas le tuyau annelé avec une pince coupante diagonale.

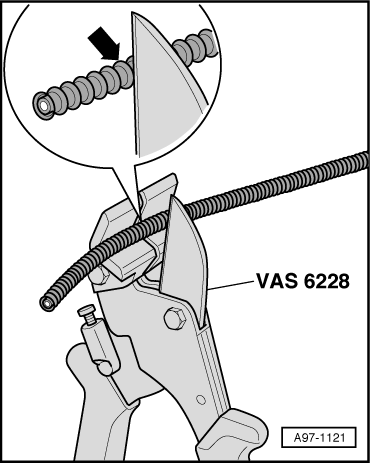

Le tuyau annelé doit être coupé en amont -flèche- et non en aval.
Lors du montage, le tuyau annelé doit s'encliqueter de manière audible dans le boîtier du câble à fibres optiques.

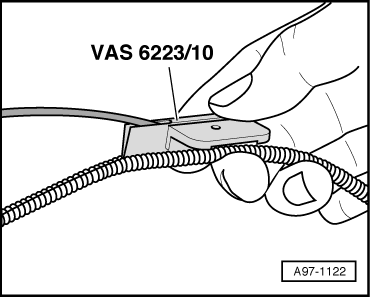

-  Introduire le câble à fibres optiques dans la pince pour le montage de tuyaux annelés -VAS 6223/10- comme représenté sur la figure.
-  Placer la pince pour le montage de tuyaux annelés sur la fente du tuyau annelé.
-  Faire glisser la pince pour le montage de tuyaux annelés dans la fente du câble à fibres optiques, sur tout le pourtour. Lors de cette opération, introduire le câble à fibres optiques dans le tuyau annelé.

Coupure de câble avec double point de réparation
Point de réparation avec câble inséré -  Dégager en deux endroits le câble destiné à la réparation (env. 20 cm des deux côt ...

Câble à fibres optiques : débranchement de la fiche de câblage
Dépose -  Débrancher la fiche du câble à fibres optiques du calculateur concerné. -  Déverrouiller ...
