Revue Technique Automobile Volkswagen Golf 5 / Boîte mécanique 0AC à 6 vitesses / Caractéristiques techniques / Directives générales de réparation / Arrêtoirs

Remplacer les segments d'arrêt.
Ne pas étirer les segments d'arrêt.
Les segments d'arrêt doivent prendre appui au fond de la gorge.

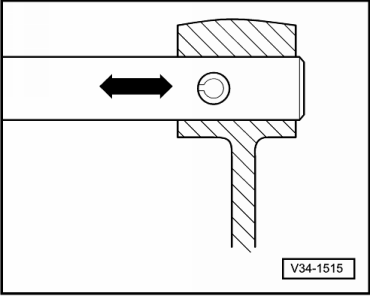

Remplacer les goupilles élastiques. Position de montage : fente orientée longitudinalement par rapport au sens de la force.

Joints, bagues-joints
Avant la repose, remplir à moitié l'espace -flèche- entre les lèvres d'étanchéité des bagues à joint pour arbre tournant avec de la graisse d'étan ...

Vis, écrous
Desserrer et resserrer en diagonale les vis ou écrous de fixation des couvercles et carters. Ne pas positionner de biais les pièces par ...
