Revue Technique Automobile Volkswagen Golf 5: Valve de remplissage côté basse pression

Revue Technique Automobile Volkswagen Golf 5 / Climatiseur avec fluide frigorigène R134a / Circuit frigorifique - Généralités / Valves de remplissage pour raccords rapides de la station de service automatique pour climatisation sur le circuit frigorifique / Valve de remplissage côté basse pression

  Nota
Clé dynamométrique -V.A.G 1783- avec "cliquet enfichable 1/4" -VAS 6234-
Douille -T10364- appropriée pour desserrer l'obus de valve → fig.

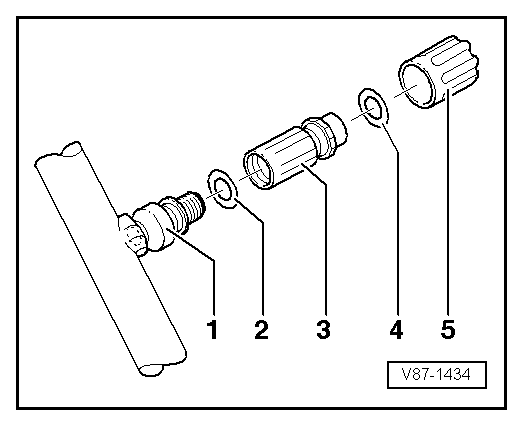

1 -  Socle avec filetage et gorge pour joint torique
2 -  Joint torique : 7,6 mm ; 1,8 mm ; repérage : noir ou coloré
3 -  Valve avec filetage extérieur M10 x 1,25 mm et gorge pour joint torique (7 +- 1 Nm)
4 -  Joint torique pour capuchon : 7,6 mm ; 1,8 mm ; repérage : noir ou coloré
5 -  Capuchon
