Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Alimentation courant démarreur - GRA / Démarreur / Véhicules à moteur FSI 2,0 l, moteur turbo, boîte mécanique

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires
Clé dynamométrique -V.A.G 1331-
Clé dynamométrique -V.A.G 1332-
Pince pour colliers à lame-ressort -VAS 5024-


Dépose :
Déconnecter la batterie → Chapitre.

Dévisser les vis de fixation -flèches-.

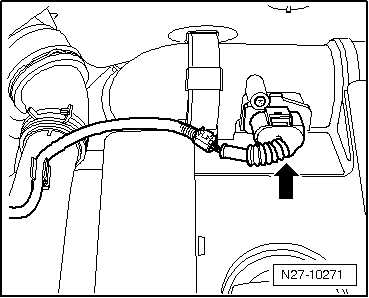

Débrancher le connecteur -flèche-.

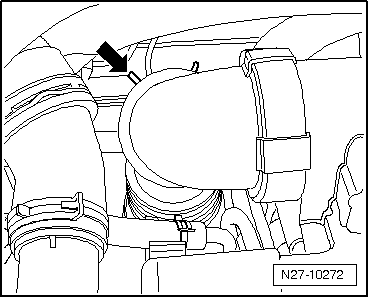

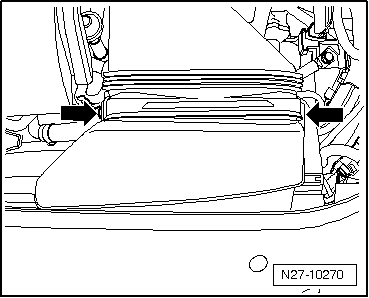

Desserrer les colliers à lame-ressort -flèche- à l'aide de la pince pour colliers à lame-ressort -VAS 5024 A-.

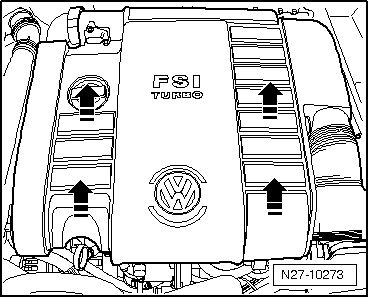

Retirer le cache de moteur par le haut -flèches-.

Pousser le cache de protection dans le sens de la -flèche- pour le retirer du contacteur électromagnétique.

Dévisser le câble positif -1- et débrancher le connecteur de la borne 50 -2-.

Dévisser le câble de masse de la vis de fixation du démarreur -flèche-.

Dévisser la vis de fixation du démarreur -flèche-.
Déposer l'insonorisant → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.50.

Dévisser l'écrou de fixation -1- de la vis de fixation inférieure du démarreur.
Retirer le support de câble -2-.

Dévisser la vis de fixation du démarreur -flèche-.
Retirer le démarreur du véhicule par le bas.
Repose :
La repose s'effectue de façon analogue dans l'ordre inverse de la dépose ; il faut alors tenir compte de ce qui suit :
Serrer les vissages aux couples prescrits → Chapitre.
