Revue Technique Automobile Volkswagen Golf 5: Trappe à skis avec accoudoir central : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Rembourrages siège, garnitures / Garnitures et rembourrages de sièges arrière / Trappe à skis avec accoudoir central : dépose et repose

Dépose

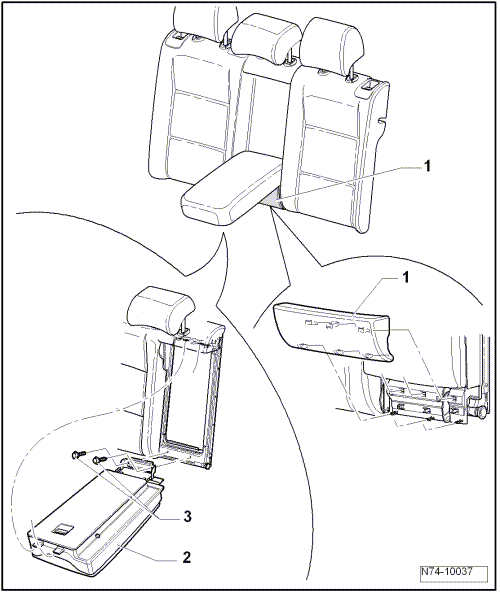

-  Retirer l'élément de rembourrage -1- situé au-dessous de l'accoudoir central.
-  Ouvrir la trappe à skis -2- et dévisser les deux vis -3- (9 Nm).

Repose

Repose

-  La repose s'effectue dans l'ordre inverse de la dépose.
