Revue Technique Automobile Volkswagen Golf 5 / Boîte mécanique 0AC à 6 vitesses / Caractéristiques techniques / Transmission : vue d'ensemble

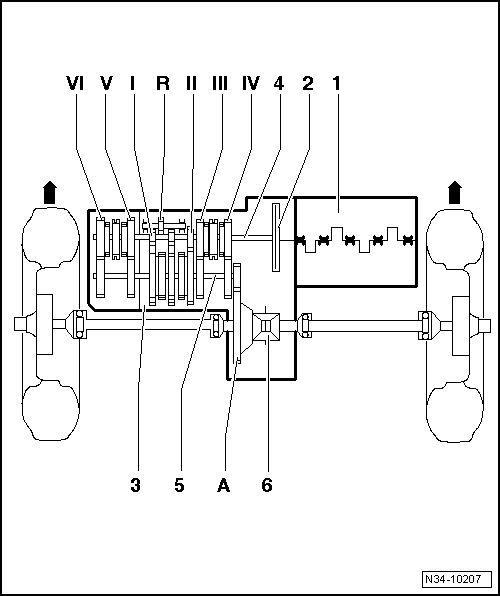

Désignation
-Flèches- dans le sens de la marche

1 -  Moteur
2 -  Embrayage
3 -  Boîte de vitesses mécanique
4 -  Arbre d'entraînement
5 -  Arbre secondaire / arbre de sortie
6 -  Différentiel



Démultiplication
-Flèches- dans le sens de la marche

I -  1re vitesse
II -  2e vitesse
III -  3e vitesse
IV -  4e vitesse
V -  5e vitesse
VI -  6e vitesse
R -  Marche arrière
A -  Couple réducteur

Calcul du rapport de démultiplication " i "

Exemple :

  6e vitesse Couple réducteur
Pignon menant ZG1 = 49 ZA1 = 16
Pignon mené ZG2 = 38 ZA2 = 67

i = Z2  : Z1 → Remarque
iG = démultiplication vitesse = ZG2: ZG1 = 38 : 49 = 0,776
iA = démultiplication couple réducteur = ZA2 : ZA1 = 67 : 16 = 4,188
itot. = démultiplication totale = iG x iA = 0,776 x 4,188 = 3,250
1)  Z1 = nombre de dents du pignon menant, Z2 = nombre de dents du pignon mené
