Revue Technique Automobile Volkswagen Golf 5: Transmetteur de température au diffuseur d'air au plancher, côté gauche -G261- : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Chauffage, climatiseur / Climatiseur / Climatiseur à régulation automatique " Climatronic " / Transmetteur de température au diffuseur d'air au plancher, côté gauche -G261- : dépose et repose

Dépose

Déposer le rangement côté conducteur → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.68.
-  Diffuseur d'air au plancher côté gauche : dépose → Chapitre.

-  Déposer l'interface de diagnostic du bus de données -J533- → Groupe de rép.97.
-  Dévisser les vis -3- (9 +- 1,3 Nm).
  Nota
Les vis -1- ne doivent pas être dévissées.
Ne pas déposer le support -2-.

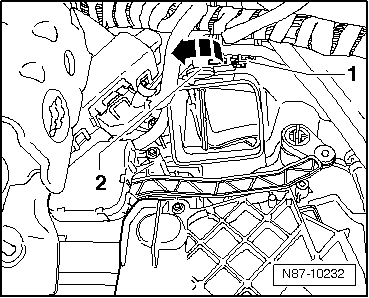

-  Pousser le support -1- en direction de la pédale de frein -flèche- et le fixer à cet endroit au moyen d'un serre-câble.

-  Débrancher la fiche du transmetteur de température au diffuseur d'air, au plancher -G261--1-.
-  Tourner le transmetteur de température au diffuseur d'air, au plancher -G261--2- de 90 et le retirer du boîtier.


Repose

La repose s'effectue dans l'ordre inverse de la dépose.
