Revue Technique Automobile Volkswagen Golf 5: Système intégré d'autoradio et de navigation " RNS 510 " dans la Golf berline : vue d'ensemble

Revue Technique Automobile Volkswagen Golf 5 / Communication / Système intégré d'autoradio et de navigation " RNS 510 " / Système intégré d'autoradio et de navigation " RNS 510 " dans la Golf berline : vue d'ensemble

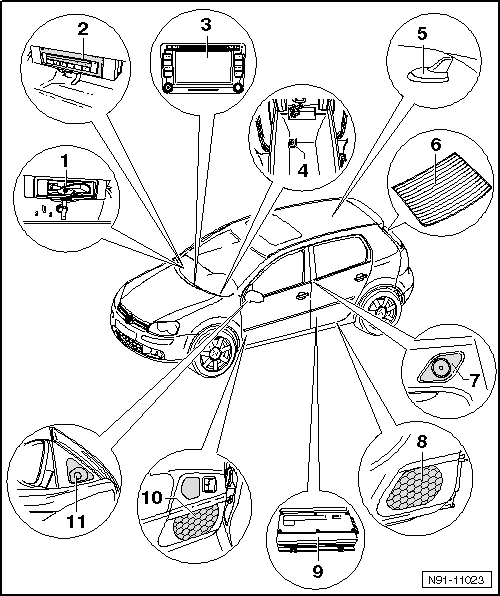

1 -  Calculateur de système multimédia -J650-
Dans la console centrale
Plus d'informations au chapitre Calculateur de système multimédia → Chapitre
Montage en option du " changeur de CD " ou du " calculateur de système multimédia " ; les deux systèmes ne peuvent pas être montés simultanément étant donné que leur emplacement de montage est identique.
2 -  Changeur de CD -R41-
Changeur 6 CD
Dans la console centrale
Plus d'informations au chapitre Changeur de CD → Chapitre.
Montage en option du " changeur de CD " ou du " calculateur de système multimédia " ; les deux systèmes ne peuvent pas être montés simultanément étant donné que leur emplacement de montage est identique.
3 -  Calculateur avec unité d'affichage pour autoradio et système de navigation -J503- (RNS 510)
Déposer et reposer → Chapitre
Vue d'ensemble des connecteurs, → Chapitre
Antivol électronique → Chapitre
4 -  Prise " AUX In "
Dans le rangement situé sous l'accoudoir central
Plus d'informations au chapitre Raccord pour sources audio externes -R199- → Chapitre.
5 -  Antenne de téléphone, de système de navigation, de chauffage stationnaire -R66-
Montée sur le pavillon, à l'arrière
Plus d'informations au chapitre Systèmes d'antennes → Chapitre.
6 -  Antennes de glace
Dans la glace arrière, pour réception radio avec antennes Diversity
Antenne pour réception radio numérique DAB également disponible en option
Plus d'informations au chapitre Systèmes d'antennes → Chapitre.
7 -  Haut-parleur d'aigus arrière droit -R16- et haut-parleur d'aigus arrière gauche -R14-
Dans les revêtements de portes arrière gauche et droite
Plus d'informations au chapitre Systèmes de haut-parleurs → Chapitre.
8 -  Haut-parleur de graves arrière droit -R17- et haut-parleur de graves arrière gauche -R15-
Dans les revêtements de portes arrière gauche et droite
Plus d'informations au chapitre Systèmes de haut-parleurs, → Chapitre.
9 -  Amplificateur -R12-
Sous le siège avant gauche
Plus d'informations au chapitre Amplificateur de l'équipement de sonorisation → Chapitre.
10 -  Haut-parleur de médiums avant droit -R104- et haut-parleur de médiums avant gauche -R103- ainsi que haut-parleur de graves avant droit -R23- et haut-parleur de graves avant gauche -R21-
Dans les revêtements de portes avant gauche et droite
Les haut-parleurs de médiums sont montés uniquement en liaison avec l'équipement de sonorisation.
Le haut-parleur de médiums et le haut-parleur de graves constituent une unité indissociable.
Sans équipement de sonorisation, seul le haut-parleur de graves est monté. Les sons médiums sont alors transmis par les haut-parleurs de graves et d'aigus.
Plus d'informations au chapitre Systèmes de haut-parleurs, → Chapitre.
11 -  Haut-parleur d'aigus avant droit -R22- et haut-parleur d'aigus avant gauche -R20-
Dans le triangle de rétroviseur des portes avant gauche et droite
Plus d'informations au chapitre Systèmes de haut-parleurs, → Chapitre.
Remarques générales
Le système intégré d'autoradio et de navigation " RNS 510 " allie les fonctions d'un système de navigation à celles d'un autoradio RDS haut de gamme. ...

Connecteurs du système intégré d'autoradio et de navigation " RNS 510 " : vue d'ensemble
1 -  Connecteur multibroche 1, 8 raccords Bornage → Chapitre 2 -  Connecteur multibroche 2, 8 raccor ...
