Revue Technique Automobile Volkswagen Golf 5: Système d'aide au stationnement : vue d'ensemble du montage

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs ext. / Système d'aide au stationnement / Système d'aide au stationnement : vue d'ensemble du montage

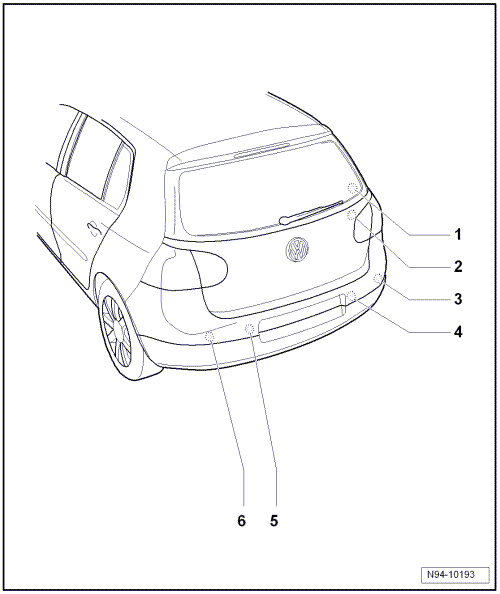

1 -  Vibreur d'alerte de système d'aide au stationnement -H15-
Derrière l'appui droit du couvre-coffre
Déposer et reposer → Chapitre.
2 -  Calculateur d'aide au stationnement -J446-
Derrière le revêtement de panneau latéral, à droite dans le coffre à bagages
Déposer et reposer → Chapitre.
3 -  Transmetteur de système d'aide au stationnement, côté arrière droit -G206-
Dans le bouclier de pare-chocs arrière
Déposer et reposer → Chapitre.
Tenir compte des remarques concernant les désignations de transmetteurs → Chapitre.
4 -  Transmetteur de système d'aide au stationnement, côté arrière droit, milieu -G205-
Dans le bouclier de pare-chocs arrière
Déposer et reposer → Chapitre.
Tenir compte des remarques concernant les désignations de transmetteurs → Chapitre.
5 -  Transmetteur d'aide au stationnement, côté arrière gauche, milieu -G204-
Dans le bouclier de pare-chocs arrière
Déposer et reposer → Chapitre.
Tenir compte des remarques concernant les désignations de transmetteurs → Chapitre.
6 -  Transmetteur de système d'aide au stationnement, côté arrière gauche -G203-
Dans le bouclier de pare-chocs arrière
Déposer et reposer → Chapitre.
Tenir compte des remarques concernant les désignations de transmetteurs → Chapitre.


  Nota
Les versions de logiciel différant de l'une à l'autre, il se peut que la première version de logiciel du calculateur d'aide au stationnement -J446- indique d'autres désignations de transmetteur. Dans ce cas, l'affectation suivante s'applique :
le transmetteur d'aide au stationnement, côté arrière gauche, milieu -G204- est le transmetteur d'aide au stationnement, côté arrière gauche -G203-
Le transmetteur d'aide au stationnement arrière gauche, à l'intérieur -G334- est le transmetteur d'aide au stationnement, côté arrière gauche, au milieu -G204-.
Le transmetteur d'aide au stationnement arrière droit, à l'intérieur -G335- est le transmetteur d'aide au stationnement, côté arrière droit, au milieu -G205-.
le transmetteur d'aide au stationnement, côté arrière droit, milieu -G205- est le transmetteur d'aide au stationnement, côté arrière droit -G206-
