Revue Technique Automobile Volkswagen Golf 5: Support et étrier de siège à réglage électrique : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Châssis siège / Sièges avant / Support et étrier de siège à réglage électrique : dépose et repose

  Nota
La dépose et la repose sont décrites pour le côté gauche du véhicule. La dépose et la repose pour le côté droit s'effectuent de façon analogue.


Dépose

-  Couper le contact d'allumage.
-  Déposer les revêtements du siège gauche à réglage électrique → Chapitre.

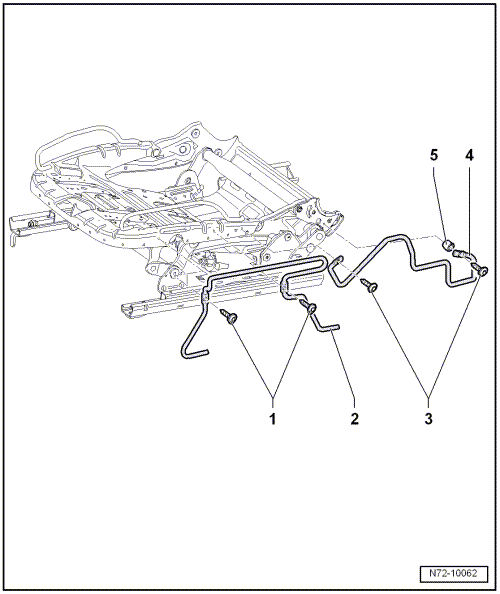

-  Dévisser les deux vis -1- (3,5 Nm) et retirer le support -2- de l'armature de siège.
-  Dévisser les deux vis -3- (3,5 Nm) et retirer l'étrier -4- et le tube d'écartement -5- de l'armature de siège.

Repose

Repose

-  La repose s'effectue dans l'ordre inverse de la dépose.
