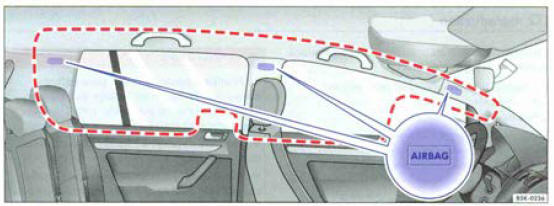

Fig. 66 Côlo gaucho du véhicule : emplacement de montage et zone de
déploiement du sac gonfloble de tête
Lisez d'abord les
informations d'introduction et les consignes de sécurité
â la et tenez-en
compte.
Un sac gonflable de tête se trouve dans I`habitacle au-dessus des portes du côté du conducteur et du côté du passager avant fig. 66, L'emplacement de montage est repèré par les monogrammes - AIRBAG.
La zone entourée d'un cadre rouge fig 66 se trouve dans la zone de déploiement du sac gonflable de tête (zone de déploiement). C'est pourquoi vous ne devez jamais poser ou fixer d`objet dans cette zone.
En cas de collision latérale, c'est le sac gonflable de tète situé du côté du choc qui se déclenche. Le sac gonflable recouvre les glaces latérales et les montants de porte.
Lors de collisions latérales, les sacs gonflables de tête diminuent les risques de lésions corporelles des occupants des sièges avant et des places latérales arrière du crtté exposé au choc.
