Revue Technique Automobile Volkswagen Golf 5: Réservoir de lave-glace et de lave-projecteurs : dépose et repose (véhicules
avec chauffage stationnaire)
| Réservoir de lave-glace et de lave-projecteurs :
dépose et repose (véhicules avec chauffage stationnaire) |
 Nota
| Suivant l'équipement, les repères de certains composants
peuvent légèrement différer de la version représentée sur les
figures. La dépose s'effectue de manière analogue. |
| - |
Couper le contact d'allumage, désactiver tous les
consommateurs électriques, puis retirer la clé de contact. |
| - |
Déposer la goulotte de remplissage du réservoir de
lave-glace et de lave-projecteurs
→ Chapitre. |
| - |
Déposer le bouclier de pare-chocs avant
→ Carrosserie - Travaux de montage à l'extérieur; Groupe de
rép.63. |
| - |
Amener le porte-serrure en position de maintenance
→ Carrosserie - Travaux de montage à l'extérieur; Groupe de
rép.50. |
| - |

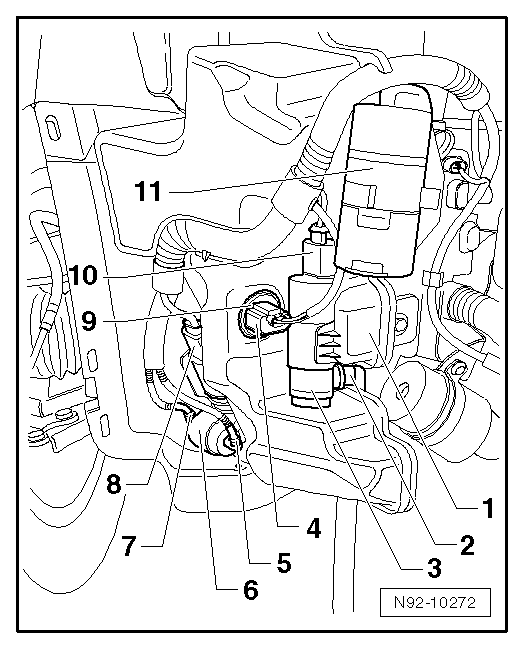

Déposer le silencieux d'admission -11-
du chauffage stationnaire
→ Chauffage d'appoint; Groupe de rép.82. |
| - |
Déclipser le support du silencieux d'admission. |
|
|
|
| - |
Déverrouiller les clips de sûreté situés sur les raccords de
flexibles -5- et
-7- en les tournant et débrancher
les raccords de la pompe de lave-glace avant et arrière -V59--6-. |
| - |
Si nécessaire, récupérer le liquide de lavage qui s'écoule
dans un récipient approprié. |
| - |
Extraire la pompe de lave-glace avant et arrière -V59--6-
du réservoir en la tirant vers le haut et débrancher le
connecteur -8-. |
| - |
Débrancher le connecteur -4- du
transmetteur de niveau de lave-glace/niveau d'eau -G33--9-. |
| - |
Extraire la pompe de lave-projecteurs -V11--3-
du réservoir en la tirant vers le haut et débrancher le
connecteur -10-. |
|
|
|
| - |

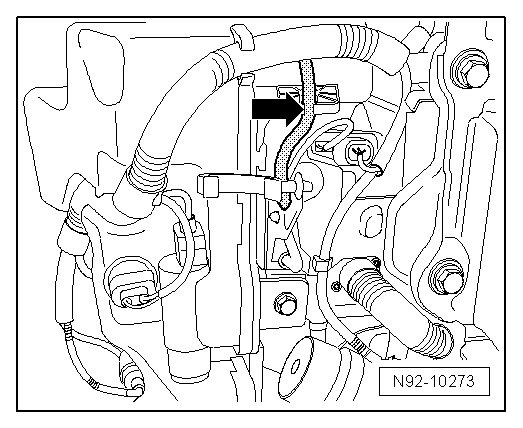

Déclipser le flexible -flèche-
hors du guide situé sur le réservoir. |
|
|
|
| - |

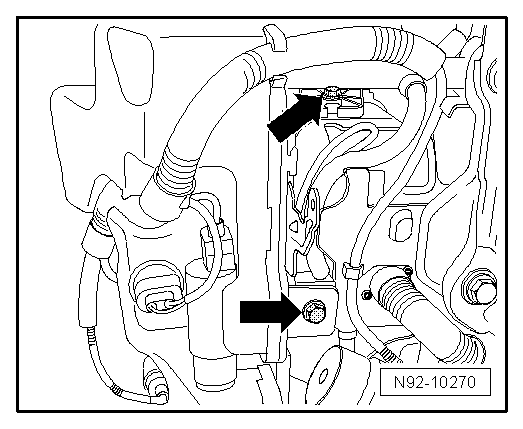

Dévisser les vis de fixation -flèches-
et retirer le réservoir du support en le tirant vers l'avant. |
| La repose s'effectue de façon analogue dans l'ordre inverse
de la dépose ; il faut alors tenir compte de ce qui suit : |
|
|
|
| - |

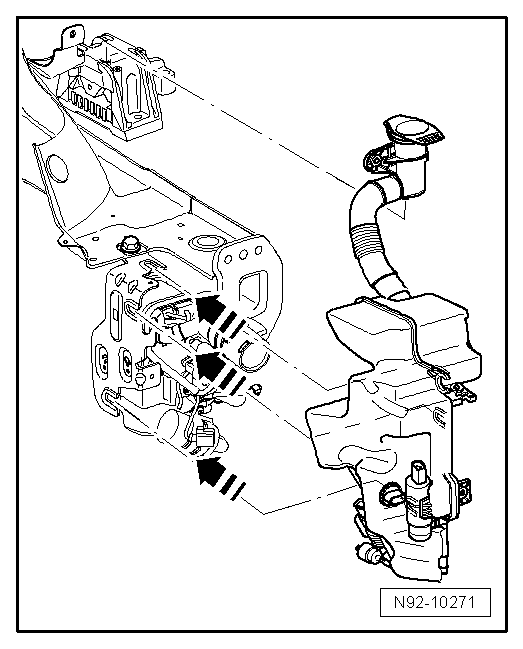

Engager le réservoir de liquide de lave-glace et de lave-projecteurs
dans son support en procédant par l'avant. |
Nota
| Lors du montage, veiller au bon positionnement des trois
guides du réservoir dans les évidements -flèches-
du support. |
|
|
|
| - |
Fixer le réservoir en serrant les vis
-flèches-. |
| - |
Reposer le silencieux d'admission du chauffage stationnaire. |
| - |
Serrer tous les vissages au couple prescrit
→ Chapitre. |
| - |
Une fois les travaux de montage terminés, purger le lave-projecteurs
→ Chapitre. |
|
|
|
Dépose :
-
Couper le contact d'allumage, désactiver tous les
consommateurs électriques, puis retirer la clé de contact.
...
Nota
Suivant l'équipement, l'emplacement de montage de la pompe
de lave-glace avant et arrière -V59- peut légèrement différer de
celui représentà ...
Réservoir de lave-glace et de lave-projecteurs : dépose et repose (véhicules
sans chauffage stationnaire)
Pompe de lave-glace avant et arrière -V59- : dépose et repose
