Revue Technique Automobile Volkswagen Golf 5: Récepteur d'ondes radio pour chauffage d'appoint à eau -R149- : dépose et repose, Golf 2004 â–º

Revue Technique Automobile Volkswagen Golf 5 / Chauffage d`appoint / Chauffage d`appoint- Amplificateur de chaleur / Autres composants de commande et de régulation / Récepteur d'ondes radio pour chauffage d'appoint à eau -R149- : dépose et repose, Golf 2004 â–º

  Nota
Si le récepteur d'ondes radio pour chauffage d'appoint à eau -R149- est remplacé, les radiocommandes doivent être réadaptées.
-  Sur le lecteur de diagnostic embarqué, sélectionner la fonction " Réglage de base " puis le canal 04.
Dépose
-  Déposer la ceinture de sécurité arrière droite derrière le revêtement du coffre à bagages → Groupe de rép.69.

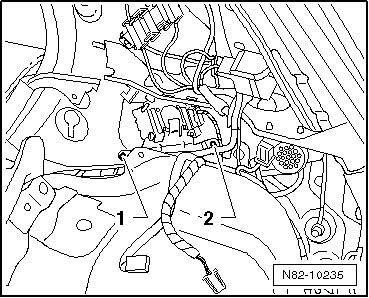

-  Dévisser les vis -1- et -2- et retirer la plaque de retenue munie du récepteur d'ondes radio pour chauffage d'appoint à eau -R149- et de la bifurcation d'antenne -R87-.

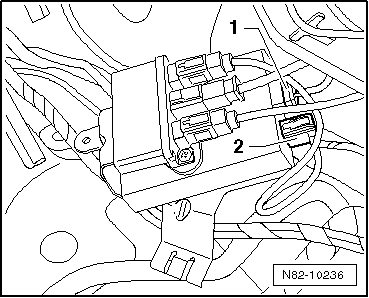

-  Débrancher les fiches -1- et -2-.

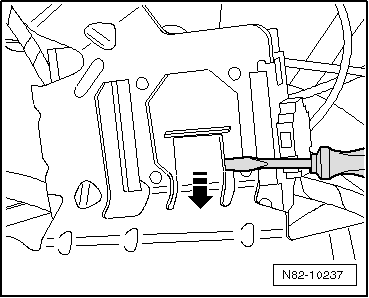

-  Pousser la languette de sécurité au moyen d'un outil approprié et extraire le récepteur d'ondes radio pour chauffage d'appoint à eau -R149- dans le -sens de la flèche-.
Repose
-  La repose s'effectue dans l'ordre inverse de la dépose.
  Nota
Veiller au positionnement correct de la fiche et de la languette de sécurité.
