Revue Technique Automobile Volkswagen Golf 5: Projecteurs antibrouillard : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs ext. / Projecteurs antibrouillard / Projecteurs antibrouillard : dépose et repose

  Nota
Les figures représentent les opérations de dépose et de repose du projecteur antibrouillard gauche.
Dépose :
-  Couper le contact d'allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact.

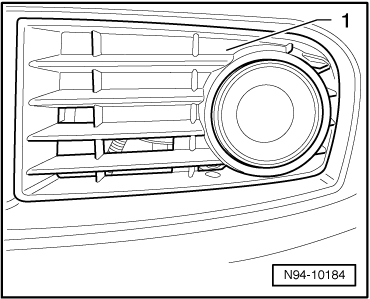

-  Déclipser le cache -1- de ses crans.

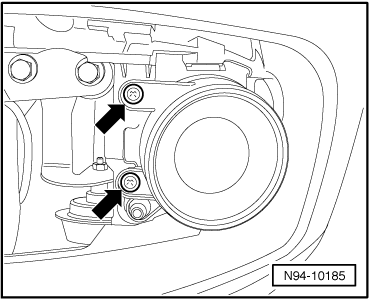

-  Dévisser les vis de fixation -flèches-.

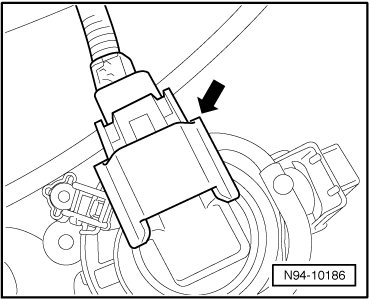

-  Extraire le boîtier de projecteur antibrouillard du pare-chocs et débrancher le connecteur -flèche-.
Repose :
La repose s'effectue dans l'ordre inverse de la dépose en tenant toutefois compte de ce qui suit :
-  Contrôler le fonctionnement du projecteur.
-  Contrôler le réglage des projecteurs antibrouillard et le rectifier si nécessaire → Brochure38.

Projecteur antibrouillard : vue d'ensemble du montage
 -  Couples de serrage → Chapitre. 1 -  Pare-chocs avant 2 -  Flexible de purge 3 -  ...

Ampoule de projecteur antibrouillard : dépose et repose
  Nota La figure représente les opérations de dépose et de repose sur le projecteur antibrouillard gauche. Dépose : ...
