Revue Technique Automobile Volkswagen Golf 5: Poignée de porte : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Porte AV, verrouillage central / Porte avant / Poignée de porte : dépose et repose

  Nota
Sont décrites uniquement la dépose et la repose de la poignée droite. La dépose et la repose de la poignée gauche s'effectuent de façon analogue.


Dépose

-  Déposer le boîtier → Chapitre.

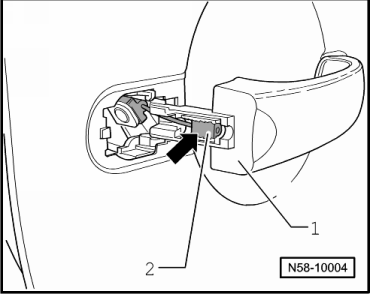

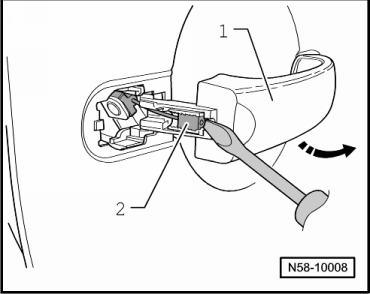

-  Extraire le clip -2- de la poignée de porte -1- en faisant levier.
-  Faire pivoter la poignée -1- pour la retirer de la porte -flèche-.


Repose

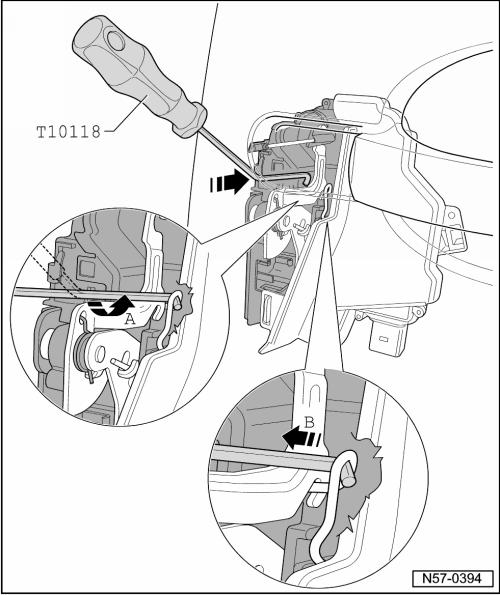

-  Introduire l'outil de montage -T 10118- dans la porte en le faisant passer par l'ouverture située dans la tôle intérieure de la porte.
-  Pour mieux voir, éclairer l'intérieur de la porte à l'aide d'une lampe de poche.
-  Accrocher le support de comparateur -T 10118- au ressort -flèche A-.
-  Accrocher le ressort dans la serrure de porte en tirant l'outil de montage -T 10118--flèche B-.
Le levier de déclenchement est à présent bloqué.
  Nota
L'accrochage du ressort dans le levier de commande entraîne le blocage de la serrure. Cette précaution empêche un mauvais clipsage ultérieur du câble Bowden dans la poignée de porte.



-  Mettre la poignée -1- en place dans la porte en faisant pivoter la poignée.
-  Tirer le clip -2- dans la découpe de tôle et l'encliqueter dans la poignée de porte -1--flèche-.
  Nota
Pendant le montage, il faut plaquer la poignée de porte -1- contre la tôle de porte.
Le clip -2- doit s'encliqueter dans la poignée de porte -1- en émettant un clic clairement audible.
Reposer le boîtier → Chapitre.
Ensuite, effectuer impérativement un contrôle de fonctionnement porte ouverte, car la porte ne peut pas être ouverte si le câble Bowden n'a pas été réglé et clipsé correctement.
