Revue Technique Automobile Volkswagen Golf 5: Pile de la clé à radiocommande (à panneton escamotable) : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Porte AV, verrouillage central / Verrouillage centralisé / Pile de la clé à radiocommande (à panneton escamotable) : dépose et repose

Dépose

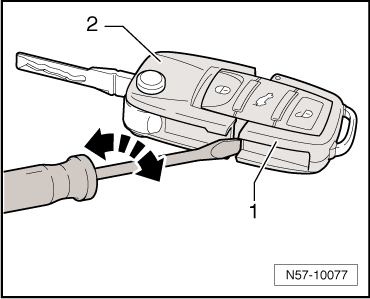

-  Engager un tournevis dans la fente entre le boîtier de radiocommande -1- et la clé -2-.
-  Tourner le tournevis dans le sens des -flèches- et séparer le boîtier de radiocommande de la clé.

-  Séparer les deux parties du boîtier de radiocommande -1- avec le panneton de la clé -2-.

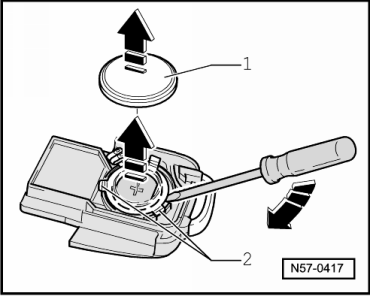

-  A l'aide d'un tournevis, déclipser la pile -1- des fixations -2- en suivant le sens des -flèches-.


Repose

  Nota
Avant de reposer la pile, il est impératif d'appuyer sur une touche quelconque.
Le boîtier de radiocommande est ainsi remis à l'état neuf et peut alors reconnaître une pile neuve.

Au moment de la repose de la pile, tenir compte de sa polarité et de sa position de montage.

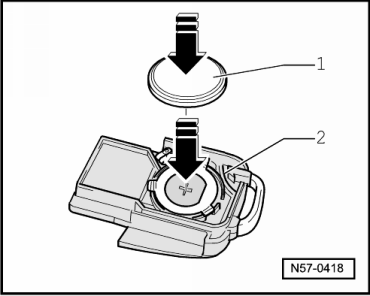

-  Mettre la pile -1- en place dans le boîtier de radiocommande -2- avec le pôle + vers le bas (le pôle + est représenté dans le boîtier).
-  La pile s'encliquette dans le boîtier de radiocommande en appuyant légèrement dessus.
-  Assembler alors les deux parties du boîtier de radiocommande (ne pas endommager le joint).
-  Puis, faire s'encliqueter le boîtier de radiocommande avec la clé.
