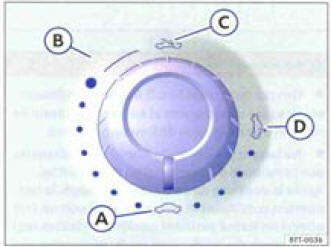

Fig. 30 Dans le ciel de pavillon : commande rotative du toit ouvrant coulissant
et relevable.
Lisez d'abord les informations d'introduction et les consignes de sécurité à la et tenez-en comple.
| Position de la commande rotative | Position du toit ouvrant coulissant et relevable : |
| A | Fermé. |
| B | Én position confort |
| C | Entiérement coulissé. |
| D | Relevé. |
Le toit ouvrant coulissant et relevable ne fonctionne que lorsque le contact d'allumage est mis.
Après la coupure du contact d'allumage, le toit ouvrant coulissant et relevable peut encore être ouvert ou fermé pendant quelques minutes tant que la porte du conducteur ou du passager avant n'est pas ouverte.
Panneau occulteur
Le panneau occulteur s'ouvre avec le toit ouvrant coulissant et relevable et peut étre fermé en le faisant coulisser lorsque le toit est fermé.
Introduction
Toit ouvrant coulissant et relevable - FonctionJambe de force : vue d'ensemble du montage
1 -
Amortisseur
Peut être remplacé individuellement
Appariement
→ Catalogue électronique de pièces de rechange " ETKA "
2 -
Butée caoutchouc
3 -
Gaine de protection
...
Élément de liaison : mise en place dans l'arbre d'un servomoteur
Nota
Jusqu'à la semaine 45/2013, les différents servomoteurs
étaient disponibles comme pièces de rechange avec un élément de
liaison prémonté et doté d'un coloris-repère (par ex. le levier
- ...
Connecteurs sur la régulation de chauffage et de climatiseur " Climatic "
Connecteurs multibroches situés au dos de la régulation de chauffage et de
climatiseur " Climatic " : bornage
Outillage spécial, contrôleurs,
appareils de mesure et matériel nécessaires
Boîtier de contrôle -V.A.G 1598/42-
...
