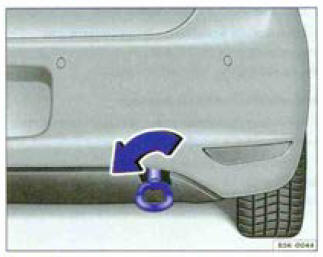

Fig. 213 Dans le pare-chocs arriére, du côté droit œillet de remorquage
vissé
Le logement destiné à l`œillet de remorquage à visser se trouve dans le pare-chocs arriére, du côté droit fig. 212.
Vous devez toujours conserver l 'œillet de remorquage â bord du véhicule. Sur les véhicules avec dispositif d'attelage de première monte il n'existe pas de logement derrière le cache destiné à l`oeillet de remorquage à visser, la boule d'attelage doit être montée el utilisée pour le remorquage .
Tenez compte des conseils relatifs au remorquage .
Montage de l'œillet de remorquage â l'arrière (véhicules sans dispositif d'attelage de première monte)
Avis
Hayon : vue d'ensemble du montage
1 -
Volet
Dépose et repose
→ Chapitre
Régler
→ Chapitre
2 -
Serrure de hayon
Dépose et repose
→ Chapitre
3 -
Butée réglable
...
Composants du verrouillage centralisé : vue d'ensemble des emplacements de
montage
1 -
Station de couplage
Emplacement de montage : montant A, côté droit
Pour débrancher le connecteur, détacher le soufflet sur le montant
→ Chapitre.
2 -
Calculateur central de système confort ...
Projecteur antibrouillard : vue d'ensemble du montage
-
Couples de serrage
→ Chapitre.
1 -
Pare-chocs avant
2 -
Flexible de purge
3 -
Ampoule de projecteur antibrouillard gauche -L22- ou ampoule de
projecteur antibrouillard droit ...
