  Nota
Respecter les instructions de service actuelles relatives au lecteur de diagnostic qui s'affichent après la sélection des touches " Administration " et " Manuel d'utilisation ".
Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

Lecteur de diagnostic

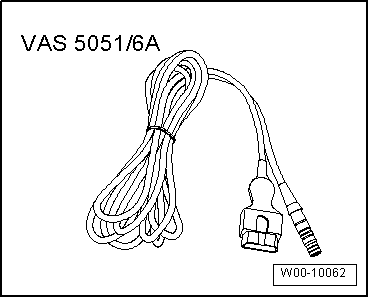

Câble de diagnostic -VAS 5051/6A- (5 m)
Câble de diagnostic -VAS 5051/5A- (3 m)
  Nota
Seuls les câbles de diagnostic susmentionnés doivent être utilisés aux fins de diagnostic étant donné qu'eux seuls sont équipés de câbles CAN et permettent un diagnostic CAN ou une communication CAN.
Lecteur de diagnostic : raccordement
-  Serrer le frein à main.
-  Sur les véhicules à boîte automatique, placer le levier sélecteur en position " P " ou " N ".
-  Sur les véhicules à boîte mécanique, mettre le levier de vitesses au point mort.

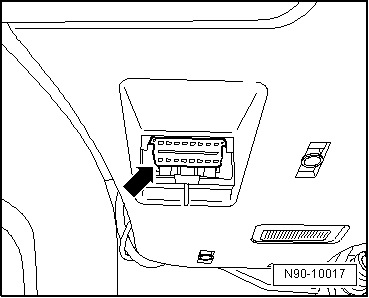

-  Le contact d'allumage étant coupé, brancher le lecteur de diagnostic à l'aide du câble de diagnostic -VAS 5051/6A- sur la prise de diagnostic -flèche- du véhicule.
-  Mettre le contact d'allumage.
-  Désactiver tous les consommateurs électriques.
  Nota


Le branchement de tous les autres systèmes de diagnostic embarqué, de métrologie et d'information ou autres systèmes de diagnostic embarqué et d'information Service, ainsi que les modèles suivants, s'effectue dans l'ordre décrit précédemment.
