Revue Technique Automobile Volkswagen Golf 5: Essuie-glace avant : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Essuie- glace et lave- glace / Essuie-glace avant / Essuie-glace avant : dépose et repose

Prudence !   Prudence !
Pour déconnecter et reconnecter la batterie, il faut impérativement respecter la procédure décrite dans le Manuel de Réparation → Chapitre.
Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

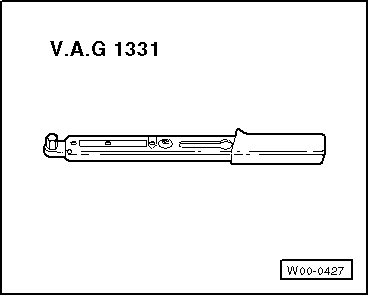

Clé dynamométrique -V.A.G 1331-

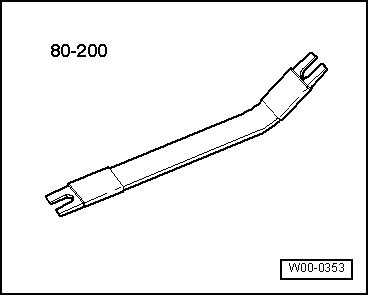

Levier poussoir -80-200-

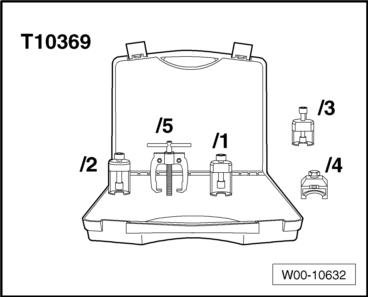

Extracteur -T10369-


Essuie-glace : dépose

Désactiver la fonction PAFA → Chapitre.
Amener les essuie-glaces en position de repos, puis couper le contact d'allumage.
Déconnecter la batterie → Chapitre.
  Nota
Afin de pouvoir déposer les cadres supports d'essuie-glace avec la tringlerie et le moteur d'essuie-glace, il faut déposer les bras d'essuie-glace, le cache de caisson d'eau et le cache de guidage d'air.


Bras d'essuie-glace : dépose

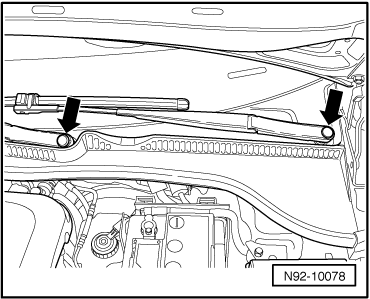

Retirer les capuchons -flèches- en faisant levier avec un tournevis.
Dévisser l'écrou de fixation -flèche-.

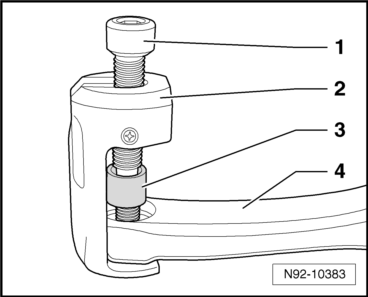

Pousser les bras de l'extracteur -T10369/1--2- sous le bras d'essuie-glace -4- comme représenté sur la figure.
Prudence !   Prudence !
L'arbre d'essuie-glace risque d'être endommagé.
Utiliser toujours la pièce de pression -3- pour détacher le bras d'essuie-glace.
Tourner la vis de pression -1- de l'extracteur dans le sens des aiguilles d'une montre jusqu'à ce que la pièce de pression -3- prenne appui sur l'arbre d'essuie-glace. À l'aide d'une clé mâle de 6 pour vis à six pans creux, tourner la vis de pression -1- de l'extracteur dans le sens des aiguilles d'une montre jusqu'à ce que le bras d'essuie-glace -4- se désolidarise de l'arbre.
Retirer l'extracteur et le bras d'essuie-glace.


Cache du caisson d'eau : dépose

Déposer et reposer le cache du caisson d'eau → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.64.

Cache de guidage d'air : dépose

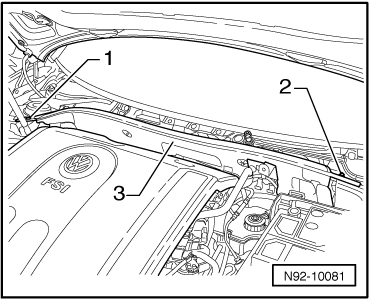

Dévisser la vis de fixation -1- et l'écrou de fixation -2- du cache de guidage d'air -3-.
Retirer le cache de guidage d'air -3- du véhicule par le haut.


Cadre support d'essuie-glace avec tringlerie et moteur d'essuie-glace : dépose

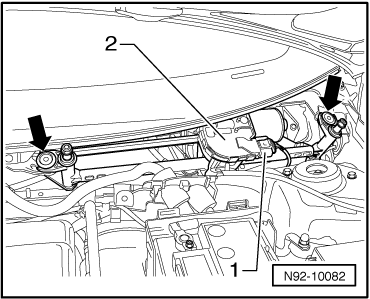

Débrancher le connecteur -1-.
Dévisser les vis de fixation -flèches- et retirer le cadre support d'essuie-glace -2- du véhicule en le basculant vers le haut.


Moteur d'essuie-glace : dépose hors du cadre support d'essuie-glace

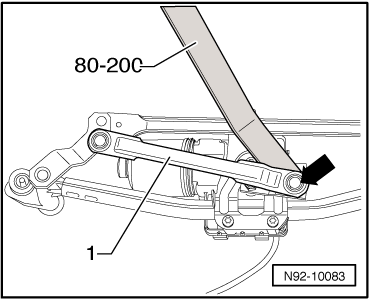

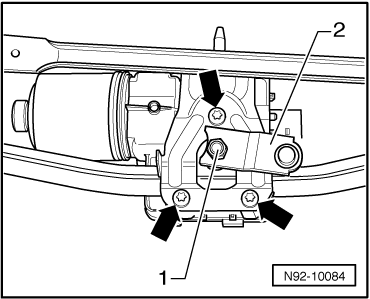

Désolidariser la rotule -flèche- de tringlerie -1- de la manivelle de moteur en faisant levier avec le levier poussoir -80-200-.

Dévisser l'écrou de fixation -1-.
Retirer la manivelle de moteur -2- de l'arbre de moteur d'essuie-glace.

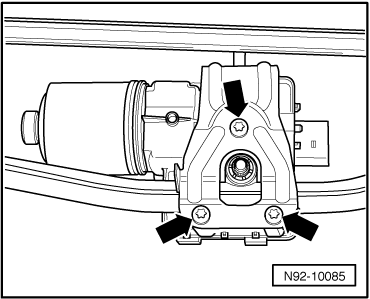

Dévisser les vis de fixation -flèches- et retirer du cadre support d'essuie-glace le moteur d'essuie-glace en même temps que le calculateur.


Moteur d'essuie-glace : repose dans le cadre support d'essuie-glace

Mettre en place le moteur d'essuie-glace en même temps que le calculateur dans le cadre support d'essuie-glace et le fixer avec les vis de fixation -flèches-.
Serrer les vissages aux couples prescrits → Chapitre.

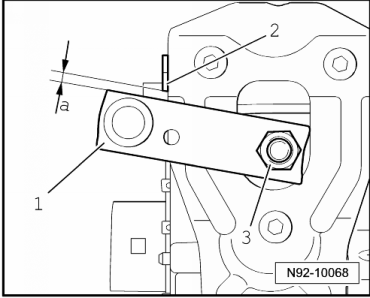

Mettre en place la manivelle de moteur -1- sur l'arbre de moteur d'essuie-glace. L'écart -a- par rapport à la butée -2- doit être de 3 +- 1 mm.
Visser la manivelle de moteur et l'arbre du moteur d'essuie-glace avec l'écrou de fixation -3-.
Serrer les vissages aux couples prescrits → Chapitre.

Presser la rotule -flèche- de la tringlerie -1- sur la manivelle de moteur.


Essuie-glace : repose

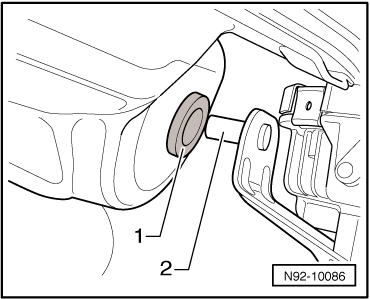

Remonter le cadre support d'essuie-glace dans l'ordre inverse. Lors du montage, tenir compte du fait que la goupille de fixation -2- du cadre support d'essuie-glace doit être engagée dans le manchon -1- situé sur la face frontale du caisson d'eau.
Serrer les vissages aux couples prescrits → Chapitre.
Brancher le connecteur sur le raccord du moteur d'essuie-glace et l'encliqueter.
Remonter le cache du guidage d'air dans l'ordre inverse de la dépose.
Reposer le cache de caisson d'eau → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.64.
Reconnecter la batterie → Chapitre.
Reposer les bras d'essuie-glace → Chapitre.

Moteur d'essuie-glace : désactivation de la fonction PAFA
Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires Système de diagnostic embarqué, de métrologie et d'inf ...

Bras d'essuie-glace : dépose et repose
Dépose : -  Déposer les bras d'essuie-glace → Chapitre. Repose :   Nota ...
