Revue Technique Automobile Volkswagen Golf 5: Ceinture sous-abdominale centrale arrière : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Protection des passagers / Ceintures de sécurité / Ceinture sous-abdominale centrale arrière : dépose et repose

Dépose

-  Déposer la banquette → Chapitre.
-  Déposer le dossier → Chapitre.

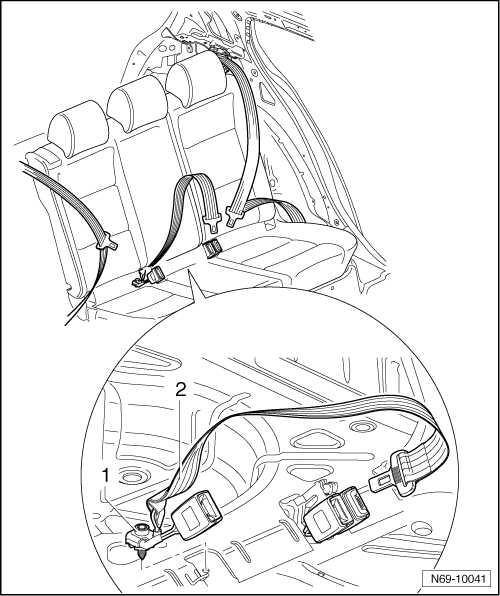

-  Dévisser la vis -1- (40 Nm) et retirer la ceinture sous-abdominale -2- de la carrosserie.

Repose

Repose

-  La repose s'effectue dans l'ordre inverse de la dépose.
