Revue Technique Automobile Volkswagen Golf 5: Capteurs de collision sur les portes avant : dépose et repose (Golf 2004 â–º)

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Protection des passagers / Capteurs de collision / Capteurs de collision sur les portes avant : dépose et repose (Golf 2004 â–º)

  Nota
La dépose et la repose sont décrites pour le côté droit du véhicule. La dépose et la repose pour le côté gauche s'effectuent de façon analogue.


Dépose

ATTENTION !   ATTENTION !
Tenir compte des consignes de sécurité générales lors de travaux sur les modules de sac gonflable, de rétracteur de ceinture et de découplage de batterie (composants pyrotechniques) → Chapitre.
-  Déconnecter la batterie → Groupe de rép.27.
-  Déposer la tôle extérieure de porte → Groupe de rép.57.

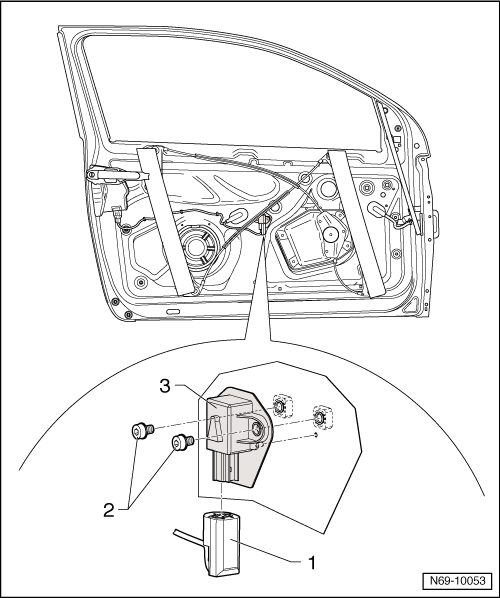

-  Débrancher le câblage -1- du capteur de collision -3-.
-  Dévisser les deux vis -2- (2,5 Nm).

Repose

Repose

-  La repose s'effectue dans l'ordre inverse de la dépose.
-  Mettre le contact d'allumage.
ATTENTION !   ATTENTION !
Veiller à ce que personne ne se trouve dans le véhicule.
-  Reconnecter la batterie → Groupe de rép.27.
