Revue Technique Automobile Volkswagen Golf 5: Cadre dans le ciel prémoulé : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Equipement int. / Rangements, caches et écrans / Cadre dans le ciel prémoulé : dépose et repose

  Nota
L'emplacement de montage du cadre se situe entre les pare-soleil.
Dépose
Couper le contact d'allumage.
Déposer le plafonnier avant -W1- → Équipement électrique; Groupe de rép.96.
Déposer le range-lunettes dans le ciel prémoulé → Chapitre.

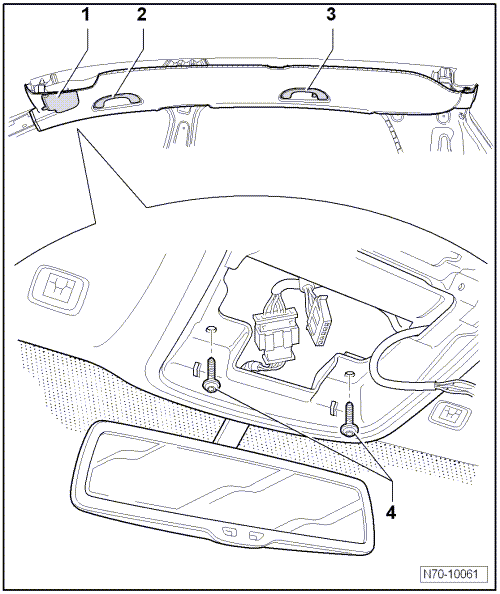

Dévisser les deux vis -4- (2 Nm).
Il n'est pas nécessaire de déposer le pare-soleil -1- et les poignées de maintien -2- et -3-.
Dans la zone de repose du range-lunettes, dévisser deux autres vis (2 Nm) et dégager le cadre de ses logements.

Repose
La repose s'effectue dans l'ordre inverse de la dépose.
