Revue Technique Automobile Volkswagen Golf 5: Câble Bowden de volet de mélange d'air : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Chauffage, climatiseur / Chauffage / Chauffage : remise en état / Câble Bowden de volet de mélange d'air : dépose et repose

Dépose

Déposer la régulation d'air chaud et d'air frais → Chapitre.

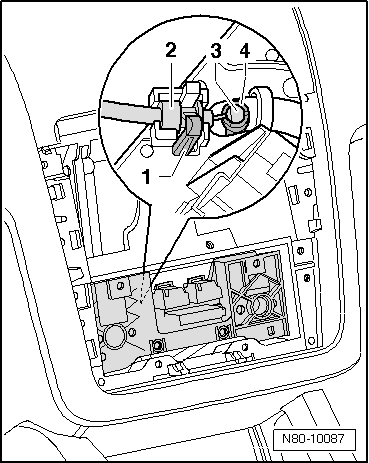

Passer la main dans la console centrale et détacher le crantage -1- de la gaine de câble Bowden -2- et retirer la gaine de son logement.
Désolidariser la bille sur le câble Bowden3- du levier de commande4-.

Déposer le revêtement de plancher côté conducteur → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.68.

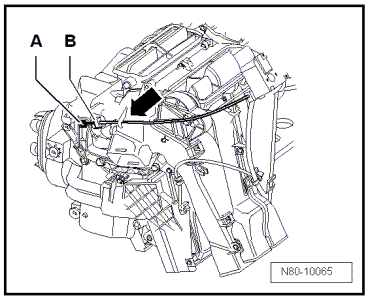

Déclipser le câble Bowden de l'unité de positionnement de volet de mélange d'air -A- et de l'appareil de chauffage -B-.


Repose

La repose s'effectue dans l'ordre inverse de la dépose. Il faut alors veiller à ce que le câble Bowden passe sous le crochet -flèche-.
Contrôler si le régulateur de température peut être tourné aisément de la position " air froid " à la position " air chaud ".
