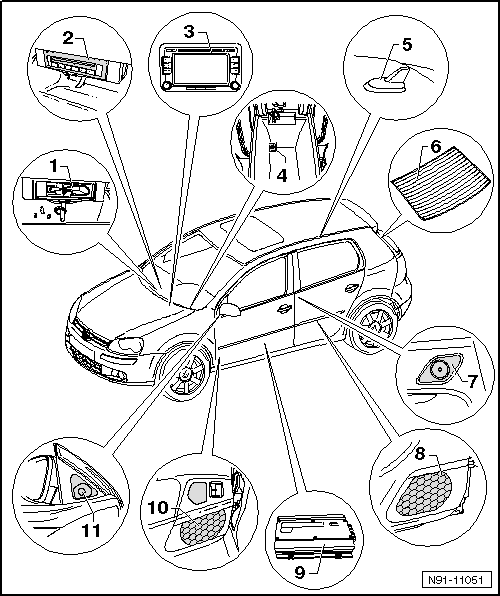

| 1 - | Calculateur de système multimédia -J650- |
| Dans la console centrale |
| Plus d'informations au chapitre Calculateur de système multimédia → Chapitre |
| Montage en option du " changeur de CD " ou du " calculateur de système multimédia " ; les deux systèmes ne peuvent pas être montés simultanément étant donné que leur emplacement de montage est identique. |
| 2 - | Changeur de CD -R41- |
| Changeur 6 CD |
| Dans la console centrale |
| Plus d'informations au chapitre Changeur de CD → Chapitre. |
| Montage en option du " changeur de CD " ou du " calculateur de système multimédia " ; les deux systèmes ne peuvent pas être montés simultanément étant donné que leur emplacement de montage est identique. |
| 3 - | Autoradio -R- (RCD 510) |
| Déposer et reposer → Chapitre |
| Vue d'ensemble des connecteurs, → Chapitre |
| Activation et désactivation de la sécurité de transport du changeur de CD intégré au " RCD 510 " → Chapitre. |
| Antivol électronique → Chapitre |
| 4 - | Raccord pour sources audio externes -R199- |
| Dans le rangement situé sous l'accoudoir central |
| Plus d'informations au chapitre Raccord pour sources audio externes -R199- → Chapitre |
| 5 - | Antenne de téléphone, de système de navigation, de chauffage stationnaire -R66- |
| Montée sur le pavillon, à l'arrière |
| Plus d'informations au chapitre Systèmes d'antennes → Chapitre. |
| 6 - | Antennes de glace |
| Dans la glace arrière, pour réception radio avec antennes Diversity |
| Antenne pour réception radio numérique DAB également disponible en option |
| Plus d'informations au chapitre Systèmes d'antennes → Chapitre |
| 7 - | Haut-parleur d'aigus arrière droit -R16- et haut-parleur d'aigus arrière gauche -R14- |
| Dans les revêtements de portes arrière gauche et droite |
| Plus d'informations au chapitre Systèmes de haut-parleurs → Chapitre |
| 8 - | Haut-parleur de graves arrière droit -R17- et haut-parleur de graves arrière gauche -R15- |
| Dans les revêtements de portes arrière gauche et droite |
| Plus d'informations au chapitre Systèmes de haut-parleurs → Chapitre |
| 9 - | Amplificateur -R12- |
| Sous le siège avant gauche |
| Plus d'informations au chapitre Amplificateur de l'équipement de sonorisation → Chapitre |
| 10 - | Haut-parleur de médiums avant droit -R104- et haut-parleur de médiums avant gauche -R103- ainsi que haut-parleur de graves avant droit -R23- et haut-parleur de graves avant gauche -R21- |
| Dans les revêtements de portes avant gauche et droite |
| Les haut-parleurs de médiums sont montés uniquement en liaison avec l'équipement de sonorisation. |
| Le haut-parleur de médiums et le haut-parleur de graves constituent une unité indissociable. |
| Sans équipement de sonorisation, seul le haut-parleur de graves est monté. Les sons médiums sont alors transmis par les haut-parleurs de graves et d'aigus. |
| Plus d'informations au chapitre Systèmes de haut-parleurs → Chapitre |
| 11 - | Haut-parleur d'aigus avant droit -R22- et haut-parleur d'aigus avant gauche -R20- |
| Dans le triangle de rétroviseur des portes avant gauche et droite |
| Plus d'informations au chapitre Systèmes de haut-parleurs → Chapitre |
