Revue Technique Automobile Volkswagen Golf 5: Étrier de frein Bosch : vue d'ensemble du montage

Revue Technique Automobile Volkswagen Golf 5 / Systèmes de freinage / Freins- Comande hydraul., compensateur, servofrein / Étrier de frein arrière : remise en état / Étrier de frein Bosch : vue d'ensemble du montage

En cas de travaux de remise en état, poser un ensemble de réparation complet.
Le nettoyage des freins ne doit être réalisé qu'avec de l'alcool à brûler.
Les étriers de frein neufs sont remplis de liquide de frein et déjà purgés.
Enduire le cylindre récepteur, le piston et la bague-joint d'une mince couche de pâte de montage -G 052 150 A2-.
En cas de réparation, purger impérativement au préalable les étriers de frein avant de les poser dans le véhicule (sans plaquettes de frein) → Chapitre.

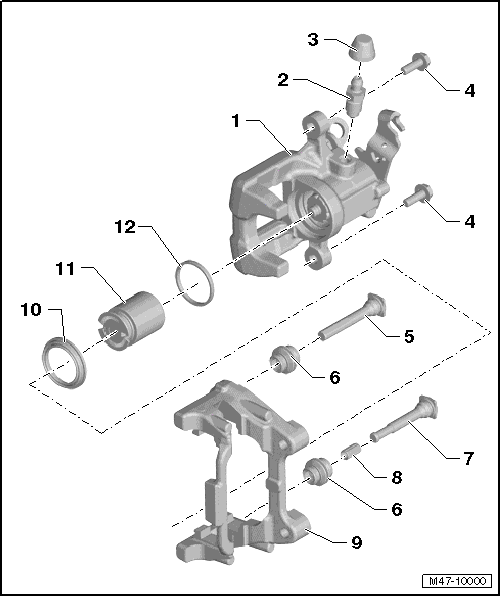

1 -  Étrier de frein avec levier de câble de frein à main
Remplacer l'étrier de frein en cas de défaut d'étanchéité sur le levier de câble de frein à main.
Après la remise en état, effectuer une purge préalable de l'étrier de frein → Chapitre
2 -  Vis de purge, 10 Nm
Avant le vissage, enduire le filetage d'une mince couche de pâte de montage -G 052 150 A2-.
3 -  Capuchon antipoussière
4 -  Vis six pans, autoserreuse, 35 Nm
remplacer
Lors du desserrage et du resserrage, faire contre-appui sur la colonnette.
5 -  Colonnette supérieure
Graisser avant l'emmanchement du capuchon de protection.
6 -  Capuchon de protection
L'emmancher sur la chape de frein et la colonnette.
7 -  Colonnette inférieure
avec rainure de dégagement
Graisser avant l'emmanchement du capuchon de protection.
8 -  Douille de guidage
sur la colonnette inférieure
9 -  Chape de frein
Livrée comme pièce de rechange assemblée, avec quantité de graisse suffisante sur les colonnettes
Utiliser le kit de réparation en cas d'endommagement des capuchons de protection ou des colonnettes. Utiliser le berlingot de graisse compris dans les fournitures pour graisser les colonnettes.
10 -  Capuchon de protection
Emmancher avec la lèvre d'étanchéité extérieure sur le piston.
Déposer et reposer → Chapitre
11 -  Piston avec dispositif de rattrapage automatique
Déposer et reposer → Chapitre
Avant le montage, enduire le piston d'une fine couche de pâte de montage -G 052 150 A2-
12 -  Bague-joint
Déposer et reposer → Chapitre
Piston d'étrier de frein : dépose et repose
Outillage spécial, contrôleurs, appareils de mesure et auxiliaires nécessaires     Outil de réglage et ...

Piston d'étrier de frein Bosch  : dépose et repose
Outillage spécial, contrôleurs, appareils de mesure et auxiliaires nécessaires     Dispositif à repouss ...
