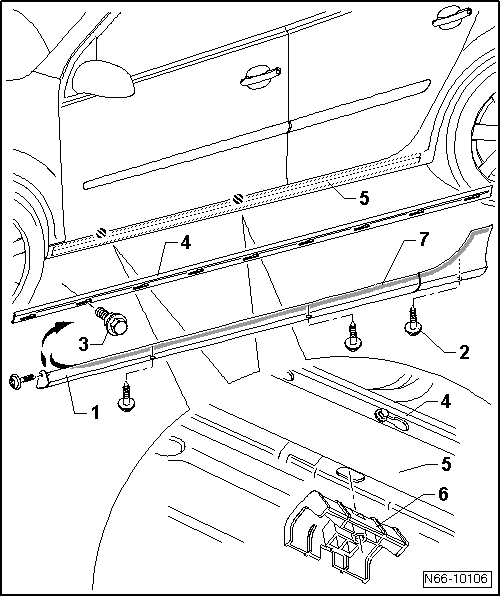

Revue Technique Automobile Volkswagen Golf 5: Élargisseur de bas de caisse GTI, modèles spéciaux GTI et R32 : vue d'ensemble du montage

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Equipement ext. / Baguettes et écrans / Élargisseur de bas de caisse GTI, modèles spéciaux GTI et R32 : vue d'ensemble du montage

1 -  Élargisseur de bas de caisse
Déposer → Chapitre
Reposer → Chapitre
2 -  Vis
Fixation de l'élargisseur de bas de caisse sur le support
Au nombre de quatre
2 Nm
3 -  Vis
Fixation de la baguette de maintien sur le bas de caisse
Au nombre de neuf
1,2 Nm
Reposer → Chapitre
4 -  Baguette de maintien
Déposer → Chapitre
Reposer → Chapitre
5 -  Bas de caisse
6 -  Supports
Fixés au soubassement par un clip expansible.
7 -  Ruban adhésif
Baguettes antigravillon : dépose et repose
Dépose -  Introduire par le bas un petit tournevis par l'ouverture dans la moulure latérale et déverrouiller le verrouillage -2- en poussant le tournevis vers le haut ...

Élargisseur de bas de caisse GTI, modèles spéciaux GTI et R32 : dépose et repose
Dépose -  Dévisser les vis -2-. -  Avant de le démonter, chauffer l'élargisseur de bas de caisse -1- au niveau de la surface de collage -4- avec ...
