| Ces jantes en alliage léger sont équipées d'éléments décoratifs amovibles. Lors du montage, respecter les indications suivantes. |
| Veiller à ce que les zones de collage de la roue en alliage léger et de l'élément décoratif soient exemptes de poussière et de graisse. |
| Nettoyer les zones de collage à l'aide du dégraissant antisilicone -LSE 020 100 A3-. |

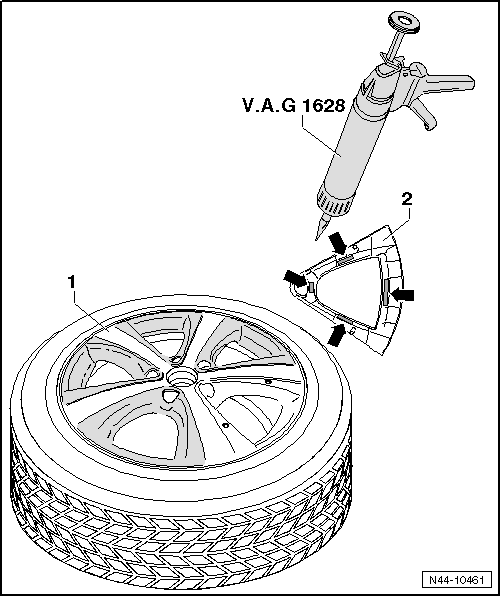

| - | Appliquer de la colle monocomposant pour glaces -DH 009 100 A2- à l'aide du pistolet à cartouche -V.A.G 1628- sur la surface de collage -flèches-. |
| Point de collage : longueur = env. 25 mm et diamètre = env. 10 mm |

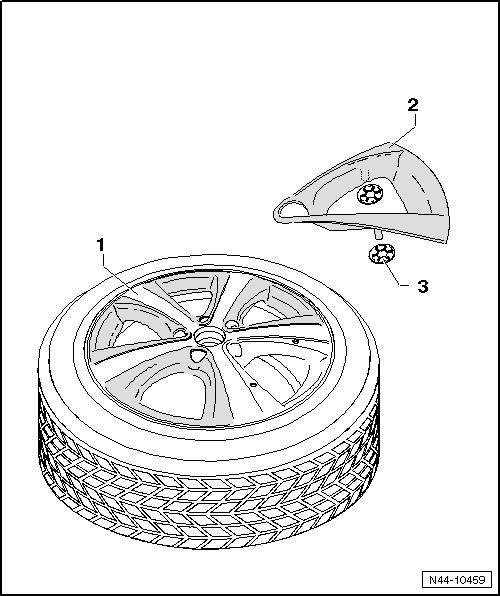

| - | Pousser fermement l'élément décoratif -2- dans la roue en alliage léger -1-. |
| - | Fixer l'élément décoratif -2- sur la face intérieure de la jante en alliage léger avec les rondelles de calage -3-. |
| Temps de durcissement minimum de 3 heures à une température ambiante d'au moins 15 C. |
ATTENTION !
|
Élément décoratif : dépose
Nota| Il n'est pas possible de déposer l'élément décoratif sans l'endommager. |
| - | Détacher les rondelles de calage -2- sur la face intérieure de la roue en alliage léger. |

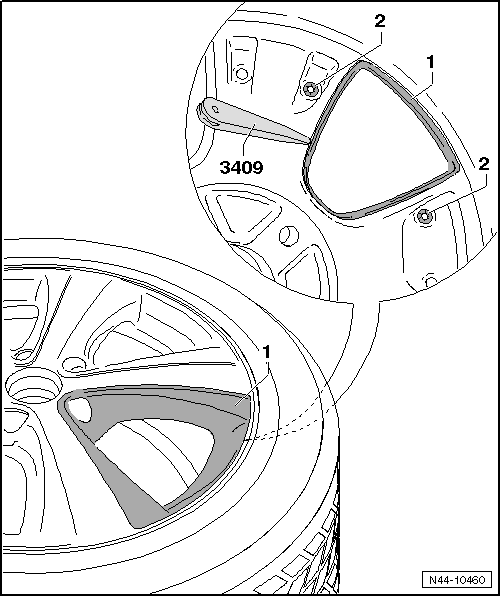

| - | Chauffer de l'extérieur l'élément décoratif -1- à l'aide du pulseur d'air chaud -V.A.G 1416-. |
Prudence !
|
| - | Détacher l'élément décoratif -1- à l'aide de la cale de démontage -3409- sur la face intérieure de la roue en alliage léger. |
| - | Passer la main de l'extérieur sous un coin et retirer avec force l'élément décoratif -1- de la roue en alliage léger. |
Nota| Couper les points de collage de la colle à base de PUR de la roue en alliage léger. |
| Les résidus servent de fond d'accrochage pour l'élément décoratif neuf. |
| L'élément décoratif neuf peut alors être monté aussitôt → Chapitre. |
