Revue Technique Automobile Volkswagen Golf 5: Éclaireur de plancher gauche -W9- et éclaireur de plancher droit -W10- : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs int.,protection antivol / Lampes et commutateurs dans le tableau de bord / Éclaireur de plancher gauche -W9- et éclaireur de plancher droit -W10- : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

Coin de démontage -VAS 3409-
  Nota
Pour la dépose et la repose de composants situés bien en vue (commandes, caches, revêtements, etc.), recouvrir de ruban adhésif de commercialisation courante les zones sur lesquelles on prend appui pour faire levier avec un outil (cale de démontage -VAS 3409- ou tournevis).
La dépose et la repose des deux éclaireurs de plancher s'effectuent de façon identique et ne sont décrites que pour un seul éclaireur.
Dépose :
Couper le contact d'allumage et mettre tous les consommateurs électriques hors circuit.

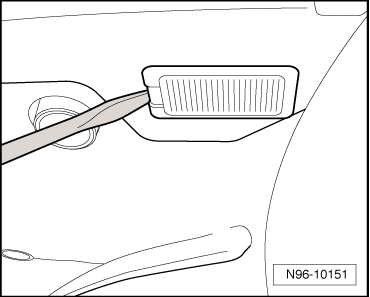

Extraire l'éclaireur de plancher du revêtement situé au-dessous du tableau de bord en faisant levier avec la cale de démontage -VAS 3409- ou un tournevis.

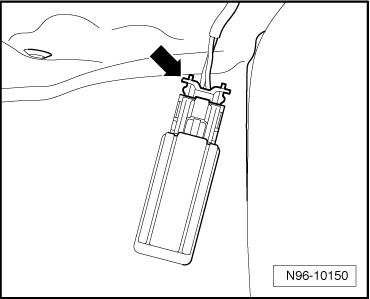

Débrancher le connecteur -flèche-.
Remplacement de l'ampoule :

Déverrouiller les ergots de fixation -1- et retirer la tôle calorifuge -2- du verre diffuseur de l'éclaireur.

Extraire l'ampoule de sa douille en faisant levier avec précaution.
Remplacer l'ampoule à culot en verre (12 V, 5 W).
Repose :
La repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.
