Revue Technique Automobile Volkswagen Golf 5: Ventilation indirecte

Revue Technique Automobile Volkswagen Golf 5 / Chauffage, climatiseur / Climatiseur / Climatiseur à régulation automatique " Climatronic " / Ventilation indirecte

Dépose

Couper le contact d'allumage.

-  Extraire la cellule photo-électrique -1- du logement aménagé dans le dispositif de ventilation indirecte -2- en faisant levier avec la cale de démontage -3409-.
-  Débrancher le câblage de la cellule photo-électrique.
-  Dévisser la vis -3- (1,5 Nm).

  Nota
Par souci de clarté, les composants sont représentés déposés sur la figure suivante.

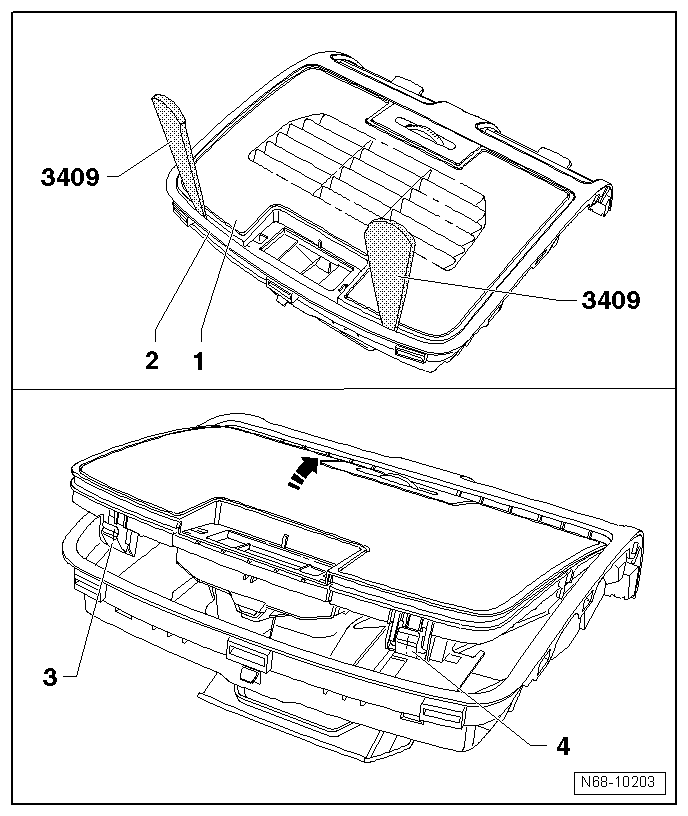

-  Engager deux cales de démontage -3409- dans l'interstice entre le dispositif de ventilation indirecte -1- et le diffuseur d'air -2- comme représenté sur la figure.
-  Pousser vers l'arrière les agrafes en tôle -3- et -4- en utilisant les cales de démontage -3409- puis extraire le dispositif de ventilation indirecte des logements aménagés dans le diffuseur d'air en le tirant vers le haut -flèche-.

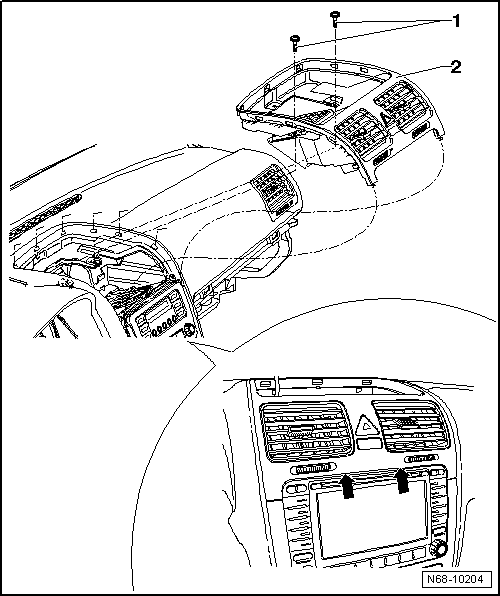

-  Dévisser les vis -1- (1,5 Nm).
-  Retirer la partie avant du diffuseur d'air -2- des logements.
-  Introduire les cales de démontage -3409- dans l'interstice inférieur du diffuseur d'air -flèches- et faire sortir le diffuseur d'air de ses logements dans le tableau de bord en le poussant vers le haut.
-  Actionner les crantages correspondants et débrancher les câblages de la commande de signal de détresse et du témoin de désactivation du sac gonflable côté passager avant.

Repose

Repose

-  La repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.
