Revue Technique Automobile Volkswagen Golf 5: Vérin pneumatique : dépose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Capots, hayons, battants, cabine, verrouil.centr. / Hayon / Vérin pneumatique : dépose

-  Ouvrir le hayon et le bloquer en position ouverte.

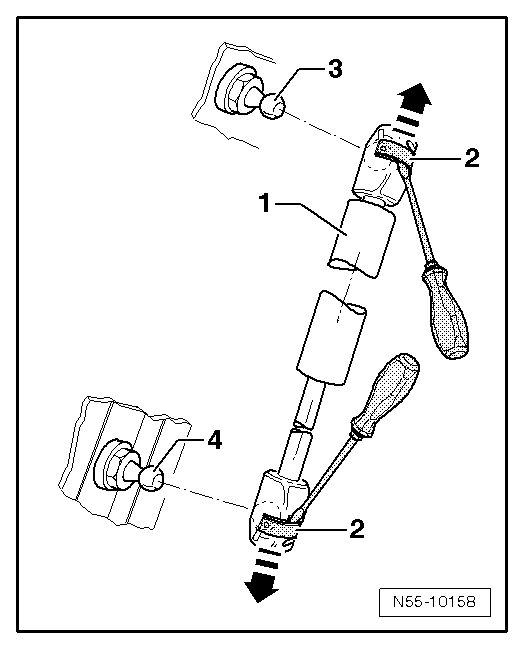

-  Faire passer un petit tournevis sous l'agrafe-ressort -2-.
-  Soulever l'agrafe-ressort -2- juste de manière à pouvoir la faire glisser par-dessus le logement de rotule dans le sens de la -flèche-.
-  Retirer le vérin pneumatique -1- des tourillons sphériques -3- et -4-.
Après le démontage du vérin pneumatique -1-, remettre immédiatement en place l'agrafe-ressort -2-.
ATTENTION !   ATTENTION !
Procéder avec précaution en cas de réutilisation du vérin pneumatique. Ne pas extraire entièrement l'agrafe-ressort du tourillon sphérique en faisant levier, l'agrafe-ressort risque sinon d'être endommagée. Le vérin pneumatique est alors éjecté de son logement et peut occasionner des dégâts ou blesser l'utilisateur.
-  Couple de serrage des tourillons sphériques -3- et -4- : 21 Nm.
-  Vérin pneumatique : dégazage → Chapitre

Hayon : dépose et repose
Dépose -  Ouvrir le hayon -1-. -  Déposer le revêtement de hayon → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70. ...

Vérin pneumatique : dégazage
-  Serrer le vérin pneumatique au niveau de la zone x = 50 mm dans un étau.   ATTENTION ! ...
