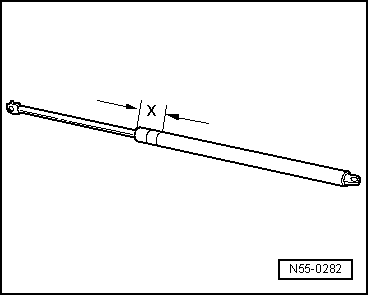

-  Serrer le vérin pneumatique au niveau de la zone x = 50 mm dans un étau.
ATTENTION !   ATTENTION !
Le serrage du vérin pneumatique ne peut se faire que dans la zone -x-, il y a sinon risque d'accident !
-  Scier le cylindre du vérin pneumatique au premier tiers de sa longueur totale, mesurée à partir de l'arête de référence, côté tige de piston.
  Nota
Porter des lunettes de protection pendant le sciage.
Placer un chiffon au niveau de la zone de sciage.
L'huile et le chiffon doivent être intégrés à la filière de récupération et de valorisation des huiles usagées.
