Revue Technique Automobile Volkswagen Golf 5: Véhicules avec moteur FSI 2,0 l, boîte mécanique

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Alimentation courant démarreur - GRA / Démarreur / Véhicules avec moteur FSI 2,0 l, boîte mécanique

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires
Clé dynamométrique -V.A.G 1331-
Clé dynamométrique -V.A.G 1332-
Pince pour colliers à lame-ressort -VAS 5024-


Dépose :

-  Déconnecter la batterie → Chapitre.

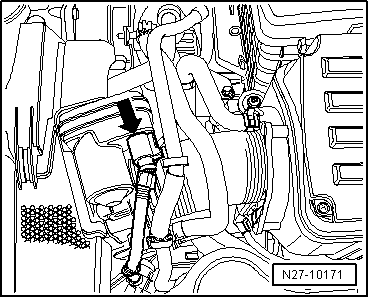

-  Débrancher le connecteur -flèche-.

-  Déclipser le flexible de dépression de son support -flèche-.

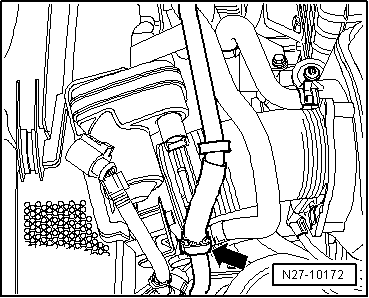

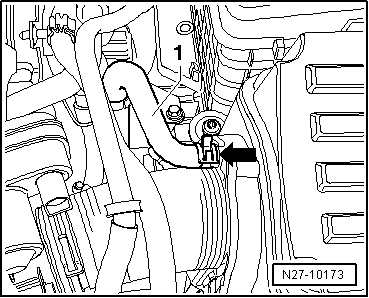

-  Desserrer le collier à lame-ressort -flèche- du flexible -1- à l'aide de la pince pour colliers à lame-ressort -VAS 5024-.
-  Débrancher le flexible -1- du corps de filtre à air.

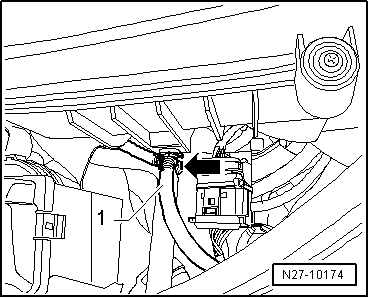

-  Ouvrir le support -flèche- sur l'avant du corps de filtre à air et retirer la conduite -1-.

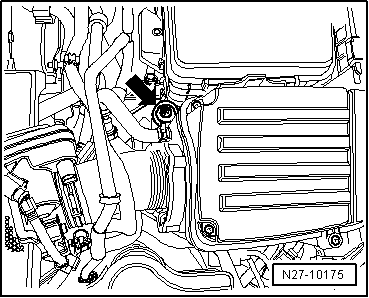

-  Dévisser la vis de fixation du corps de filtre à air -flèche-.

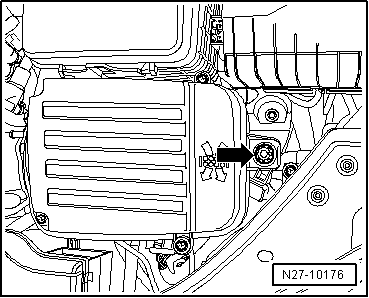

-  Retirer le corps de filtre à air de son palier en caoutchouc -flèche- en tirant le côté droit vers le haut.

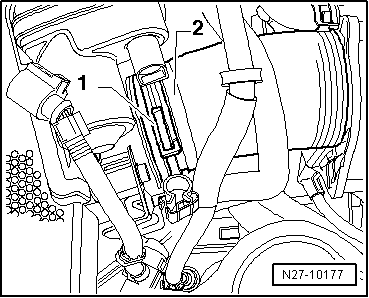

-  Desserrer le collier à lame-ressort -1- à l'aide de la pince pour colliers à lame-ressort -VAS 5024-.

-  Débrancher le flexible -2- de l'ajutage de raccord.
-  Soulever le corps de filtre à air prudemment hors du véhicule, en tenant compte de la longueur de la conduite.

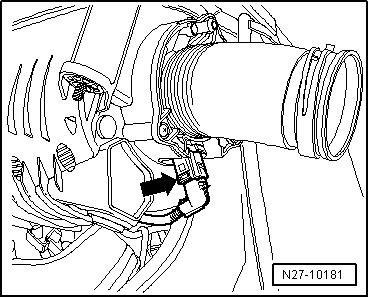

-  Débrancher le connecteur -flèche- situé au dos du corps de filtre à air.

-  Retirer le corps de filtre à air du véhicule.
-  Pousser le cache de protection dans le sens de la -flèche- pour le retirer du contacteur électromagnétique.

-  Dévisser le câble positif -1- et débrancher le connecteur de la borne 50 -2-.

-  Dévisser le câble de masse de la vis de fixation du démarreur -flèche-.

-  Dévisser la vis de fixation du démarreur -flèche-.
-  Déposer l'insonorisant → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.50.

-  Dévisser l'écrou de fixation -1- de la vis de fixation inférieure du démarreur.
-  Retirer le support de câble -2-.

-  Dévisser la vis de fixation du démarreur -flèche-.
-  Retirer le démarreur du véhicule par le bas.
Repose :
La repose s'effectue de façon analogue dans l'ordre inverse de la dépose ; il faut alors tenir compte de ce qui suit :
-  Serrer les vissages aux couples prescrits → Chapitre.
