Revue Technique Automobile Volkswagen Golf 5: Transmetteurs d'assiette

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs ext. / Projecteurs à lampe(s) à décharge / Transmetteurs d'assiette

Le véhicule est doté d'un transmetteur d'assiette sur l'essieu avant (transmetteur d'assiette avant gauche -G78-) et d'un autre sur l'essieu arrière (transmetteur d'assiette arrière gauche -G76-).
  Nota
En cas de remplacement des transmetteurs d'assiette du véhicule, il faut contrôler les valeurs des transmetteurs → Chapitre et effectuer un réglage de base des projecteurs → Brochure38.
Si les valeurs des transmetteurs d'assiette du véhicule sont hors tolérance, il n'est pas possible d'effectuer un réglage de base des projecteurs.


Transmetteurs d'assiette avant gauche -G78- : dépose et repose

Dépose :
-  Couper le contact d'allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact.

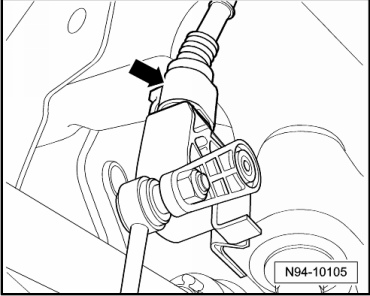

-  Débrancher le connecteur -flèche-.

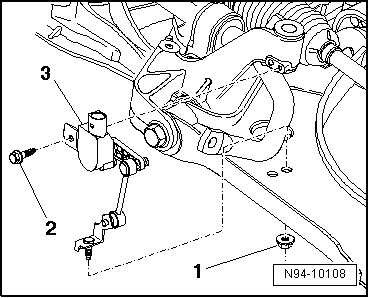

-  Dévisser l'écrou de fixation -1-.
-  Dévisser la vis de fixation -2- et retirer le transmetteur d'assiette avant gauche -G78--3-.
Repose :
La repose s'effectue de façon analogue dans l'ordre inverse de la dépose ; il faut alors tenir compte de ce qui suit :
-  Serrer les vissages aux couples prescrits → Chapitre.
-  Contrôler le transmetteur d'assiette avant gauche -G78- → Chapitre.
-  Effectuer un réglage de base des projecteurs → Brochure38.
  Nota
En cas de remplacement des transmetteurs d'assiette du véhicule, il faut contrôler les valeurs des transmetteurs → Chapitre et effectuer un réglage de base des projecteurs → Brochure38.
Si les valeurs des transmetteurs d'assiette du véhicule sont hors tolérance, il n'est pas possible d'effectuer un réglage de base des projecteurs.
