Nota| Le transmetteur d'assiette est livré comme pièce de rechange seulement sous forme d'ensemble complet comprenant la biellette de barre stabilisatrice et deux tôles de fixation supérieure et inférieure. |
| Le remplacement s'effectue le berceau étant posé → Chapitre. |
| Calculateur du réglage du site des projecteurs -J431- |

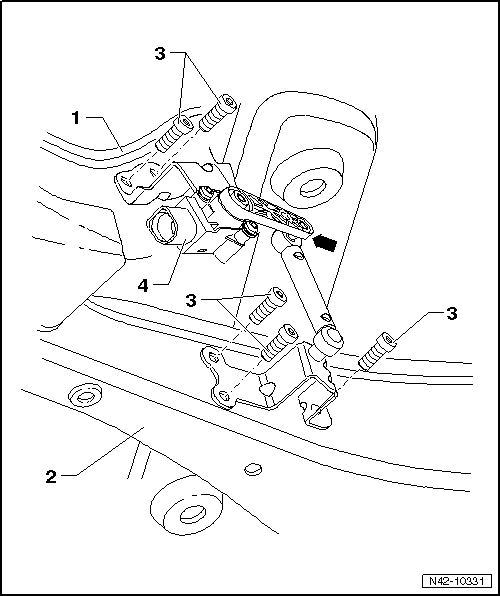

| 1 - | Berceau |
| 2 - | Bras transversal inférieur |
| 3 - | Vis |
| M5 x 20 |
| 5 Nm |
| 4 - | Transmetteur d'assiette arrière gauche -G76- |
| Ensemble complet avec pièces rapportées |
| Le levier -flèche- doit être orienté vers l'extérieur du véhicule. |
| Remplacer dans le véhicule → Chapitre. |
| Après le remplacement, effectuer un réglage de base des projecteurs. |
| Réglage de base des projecteurs → Système de diagnostic embarqué, de métrologie et d'information VAS 5051 dans la fonction " Assistant de dépannage " |
Bras transversal et biellette de direction : vue d'ensemble du montage
(transmission intégrale, berceau en acier et porte-fusée en aluminium)
Transmetteur d'assiette : remplacement dans le véhiculeBras transversal supérieur : dépose et repose
Outillage spécial, contrôleurs,
appareils de mesure et matériel nécessaires
Clé dynamométrique -V.A.G 1332-
Dépose
-
Déposer la roue.
...
Câble à fibres optiques : débranchement de la fiche de câblage
Dépose
-
Débrancher la fiche du câble à fibres optiques du
calculateur concerné.
-
Déverrouiller le verrouillage de la fiche du câble à fibres
optiques -1- en appuyant dessus.
...
