La hauteur du tableau de bord est réglée correctement lorsqu'il n'y a aucun décalage entre l'interstice situé dans le revêtement de porte -flèche A- et l'interstice situé dans le tableau de bord -flèche B-.
La différence de hauteur entre l'arête supérieure du revêtement de porte -1- et l'arête supérieure du tableau de bord -2- est alors de 3 mm +- 1 mm.
Pour agrandir l'interstice vertical entre le revêtement de porte et le tableau de bord -flèches C-, il n'est pas nécessaire de modifier la position du tableau de bord.

-  Ouvrir la porte et dévisser la vis -1- (2 Nm).
-  Tenir un chiffon d'épaisseur correspondante sur le bord gauche du tableau de bord et fermer la porte.
Il s'ensuit que le revêtement de porte s'encliquette plus près de la porte ; l'interstice entre le revêtement de porte et le tableau de bord s'agrandit d'autant. Il n'est donc pas nécessaire d'ajuster le tableau de bord.
  Nota
Effectuer les travaux de manière analogue du côté passager avant.
Tableau de bord : ajustement
Le tableau de bord peut être ajusté en hauteur et perpendiculairement au sens de marche.
-  Déposer les bras d'essuie-glace → Groupe de rép.92.
-  Déposer le cache du caisson d'eau → Groupe de rép.64.
-  Déposer les caches latéraux de tableau de bord → Chapitre

-  Dégager le cache -1- de ses logements en faisant levier avec la cale de démontage -3409-.

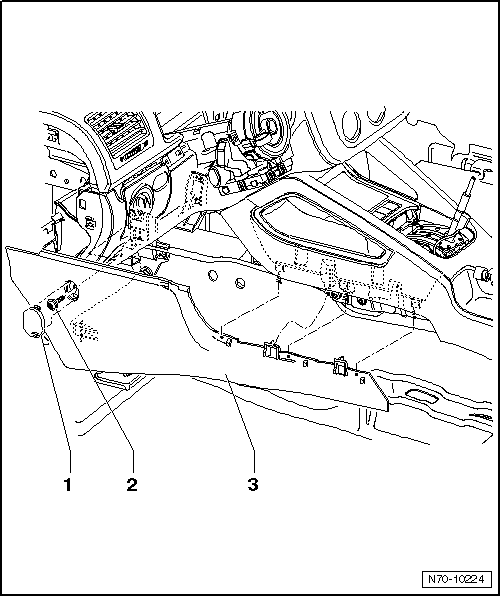

-  À l'aide d'un petit tournevis, déclipser le couvercle -1- du revêtement.
-  Dévisser la vis -2- (1,5 Nm).
-  Retirer le revêtement gauche de zone de plancher -3- de ses logements.
  Nota
La dépose du revêtement droit de zone de plancher s'effectue de façon identique.


-  Dans le caisson d'eau, desserrer la vis -1- de deux ou trois tours.

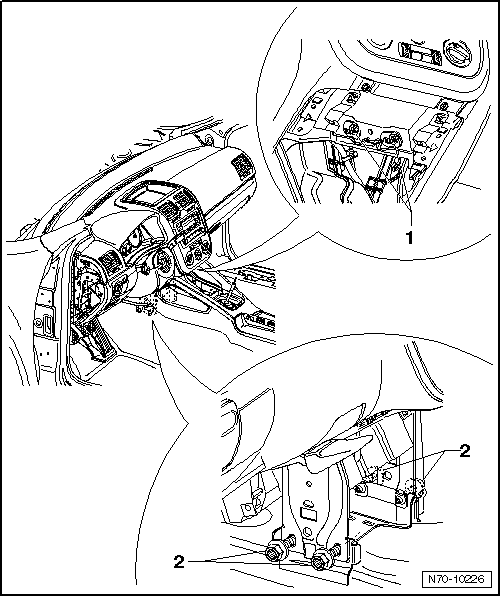

-  Desserrer de deux ou trois tours (9 Nm) les deux vis -1- situées au-dessous de la commande de chauffage ou de climatiseur.
  Nota
Il n'est pas nécessaire de desserrer d'autres vis dans cette zone.
-  Desserrer de deux ou trois tours (20 Nm) les quatre vis -2- situées au niveau du tunnel.

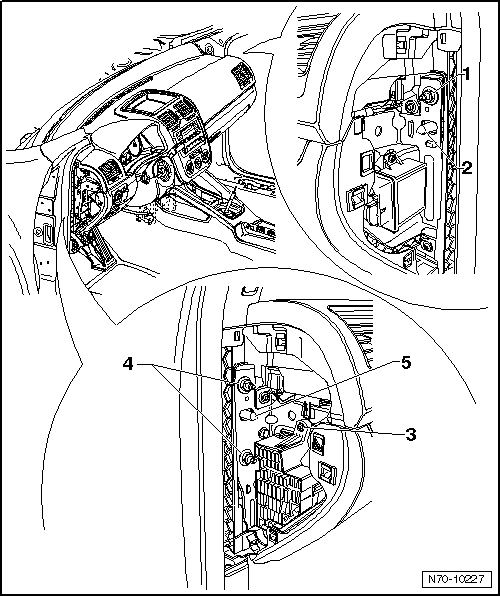

-  Desserrer de deux ou trois tours (18 Nm) l'écrou -1- situé du côté droit.
-  Du côté gauche, desserrer la vis de fixation de la boîte à fusibles -3- (2 Nm).
-  Desserrer de deux ou trois tours (18 Nm) les deux écrous -4-.
Tableau de bord : ajustement en hauteur
  Nota
La hauteur du tableau de bord se règle en agissant sur les vis à excentrique -2- et -5-.
En position zéro, la surface plus longue de l'excentrique est orientée vers l'extérieur du véhicule.
Les excentriques ne doivent pas être tournés de plus de  90 à partir de la position zéro.
-  Régler la hauteur souhaitée du tableau de bord en agissant sur les vis à excentrique -2- et -5-.
Tableau de bord : ajustement en largeur
-  Pousser le tableau de bord dans la position souhaitée.

-  Après l'avoir ajusté dans le véhicule, visser le tableau de bord aux couples prescrits.
La repose des composants démontés s'effectue de façon analogue, dans l'ordre inverse de la dépose.
