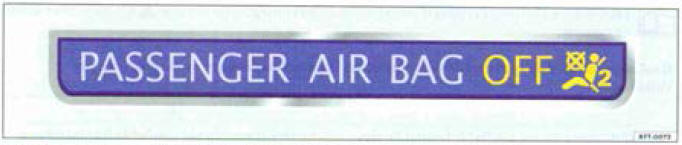

Fig. 58 Sur le tableau de bord, témoin du sac gonflable du passager avant
désactivé

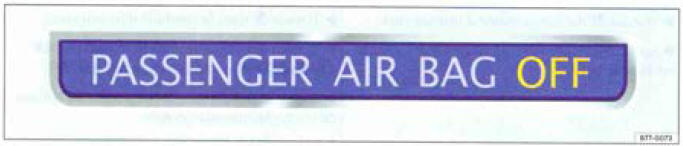

Fig. 59 Sur le tobleau de bord, témoin du sac gonflable du possager avant
désactive
Lisez d'abord les informations d'introduction et les consignes de scetirilé à la et tenez-en compte
|
Allume |
Lieu |
cause éventuelle |
Pour y remédier |
|
|
Combiné d'instruments. | Dysfonctionnement du systéme de sacs gonflables et de rétracteurs de ceintures. | Rendez-vous dans un atelier spéecialisé et faites immédiatement vérifier le système |
|
|
Tableau de bord | Dysfonctionnement du systéme de sacs gonflables. | Rendez-vous dans un atelier spécialisé et faites immédiatement vérifier le systéme |
| Sac gonflable frontal du passager avant désactivé | Vérifiez si le sac gonflable doit désactivé. |
Lors de la mise du contact d'allumage, certains témoins d'alerte et de contrôle s'allument brièvement lors du contrôle des fondions. Ils s'éteignent peu de temps après.
Si, lorsque le sac gonflable frontal du passager
avant est désactivé, le témoin PASSENGER
AIR BAG OFF
ou PASSENGER AIR BAG
OFF present
dans la console centrale ne s'allume pas en
permanence ou s'il s'allume conjointement avec
le témoin
sur le combiné
d'instruments, le système
de sacs gonflables peut être détaillant
|
Danger |
En cas de dysfonctionnement du système de
sacs gonflables, le sac gonflable risque de ne pas
se déclencher du tout ou de se déclencher imparfaitement
ou de manière inopinée, ce qui
peut entraîner des blessures graves ou mortelles.
|
|
Avis |
| Afin d'éviter tout endommagement du véhicule, tenez toujours compte des témoins qui s'allument ainsi que des descriptions et remarques correspondantes. |
